ASROCK H110M-DS/Hyper - Page 102

100
日本語

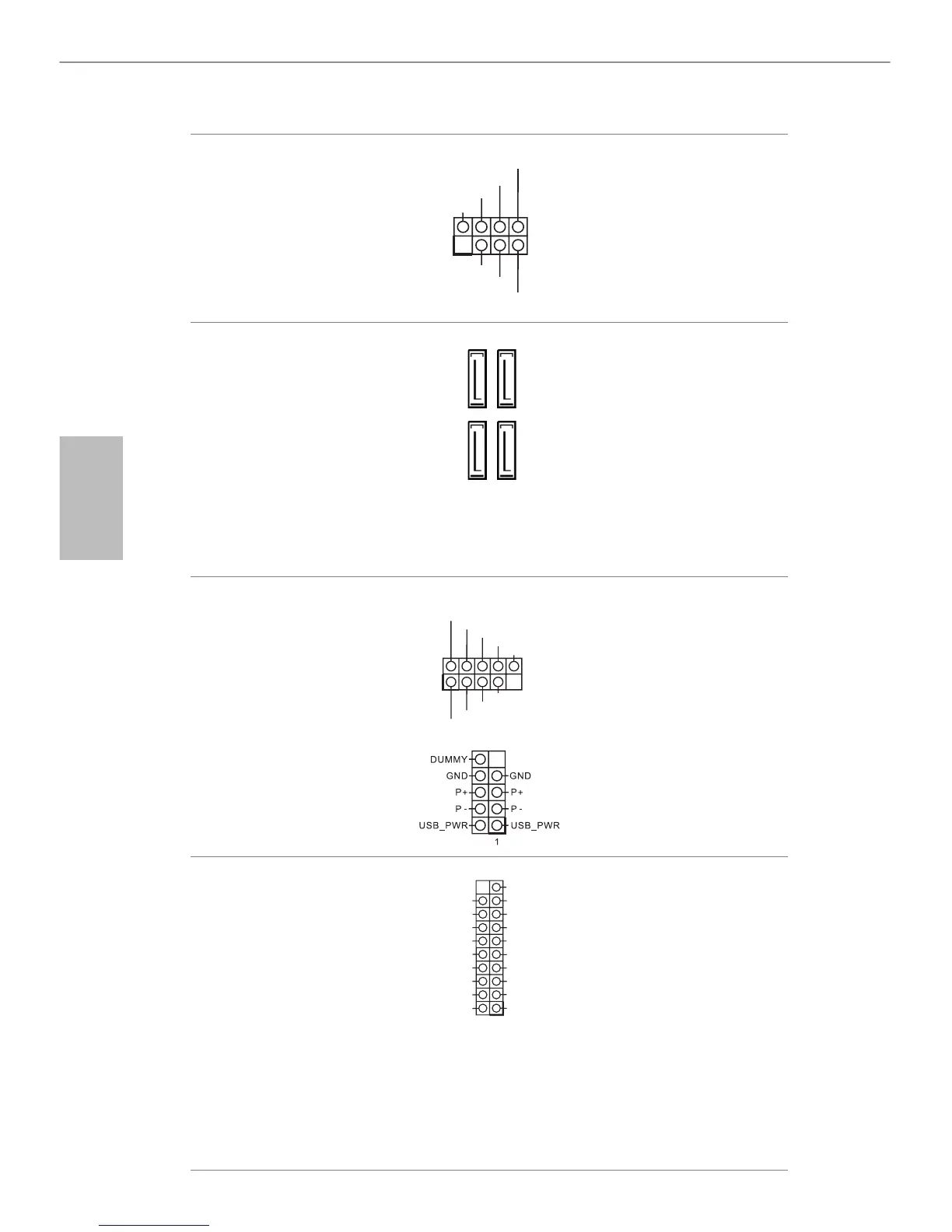

シャーシイントルージョンと
スピーカーヘッダー
（7 ピン SPK_CI1）
（p.1、No. 14 参照）
シャーシイントルー
ジョンとシャーシス
ピーカーをこのヘッ
ダーに接続してくださ
い。
シリアル ATA3 コネクター
(SATA3_0:
p.1、No. 8 参照）
(SATA3_1:
p.1、No. 9 参照）
(SATA3_2:
p.1、No. 10 参照）
(SATA3_3:
p.1、No. 11 参照）
これら 4 つの SATA3
コネクターは、最高 6.0
Gb/ 秒のデータ転送
速度で内部ストレー
ジデバイス用の SATA
データケーブルをサ
ポートします。
USB 2.0 ヘッダー
（9 ピン USB_5_6）
（p.1、No. 16 参照）
（9 ピン USB_7_8）
（p.1、No. 15 参照）
（9 ピン USB_9_10）
（p.1、No. 6 参照）
このマザーボードに
は 3 つのヘッダーが
装備されています。 こ
の USB 2.0 ヘッダー
は、2 つのポートをサ
ポートできます。
USB 3.0 ヘッダー
（19 ピン USB_11_12）
（p.1、No. 5 参照）
I/O パネルの 2 つの
USB 3.0 ポートに加え
て、このマザーボード
には 1 つのヘッダー
があります。各 USB 3.0
ヘッダーは、2つのポー
トをサポートできま
す。
* USB_11_12 コネクタ
は USB_9_10 ポートと
共有。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2 SATA3_3
SATA3_0 SATA3_1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
1
IntA_P1_D+
ID
IntA_P1_D-
GND
IntA_P1_SSTX+
GND
IntA_P1_SSTX-
IntA_P1_SSRX+
IntA_P1_SSRX-
VbusVbus
Vbus
IntA_P0_SSRX-
IntA_P0_SSRX+
GND
IntA_P0_SSTX-
IntA_P0_SSTX+
GND
IntA_P0_D-
IntA_P0_D+
