102
日本語

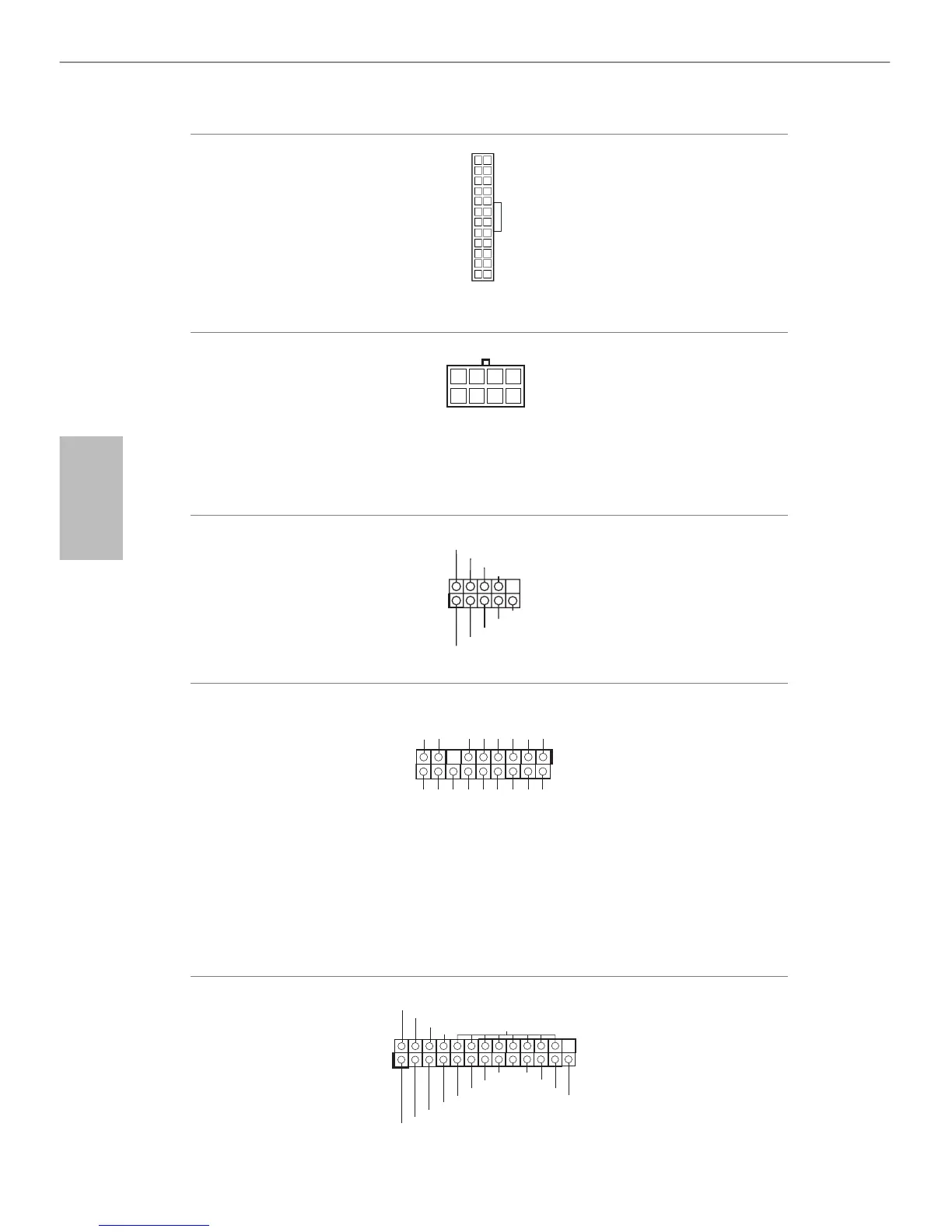

ATX 電源コネクタ
（24 ピン ATXPWR1）
（p.1、No. 4 参照）
このマザーボードは
24 ピ ン ATX 電源コネ
クタを提 供します。 20
ピンの ATX 電源を使
用するには、ピ ン 1 と
13 番に合わせて 接続
してください。
ATX 12V 電源コネクター
（8 ピン ATX12V1）
（p.1、No. 1 参照）
このマザーボードは 8
ピン ATX12V 電源コ
ネクターを提供しま
す。 8 ピンの ATX 電
源を使用するには、ピ
ン 1 と 5 番に合わせ
て 接続してください。
シリアルポートヘッダー
（9 ピン COM1）
（p.1、No. 18 参照）
この COM1 ヘッダー
はシリアルポートモ
ジュールをサポートし
ます。
TPM ヘッダー
（17 ピン TPMS1）
（p.1、No. 13 参照）
このコネクターはトラステッ
ドプラットフォームモジュール
（TPM）システムをサポート
し、鍵、デジタル証明書、パス
ワード、データを安全に保管
することができます。TPM シ
ステムはまた、ネットワーク
セキュリティを高め、デジタ
ル証明書を保護し、プラット
フォームの完全性を保証し
ます。
プリントポートヘッダー
（25 ピン LPT1）
（p.1、No. 17 参照）
これは、プリンター
デバイスとの接続を
簡単に行うことので
きる、プリントポー
トケーブル用のイン
タフェースです。
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
1
AFD#
ERROR#
PINI T #
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
12
1
24
13
5
1
8
4
