48
Italiano

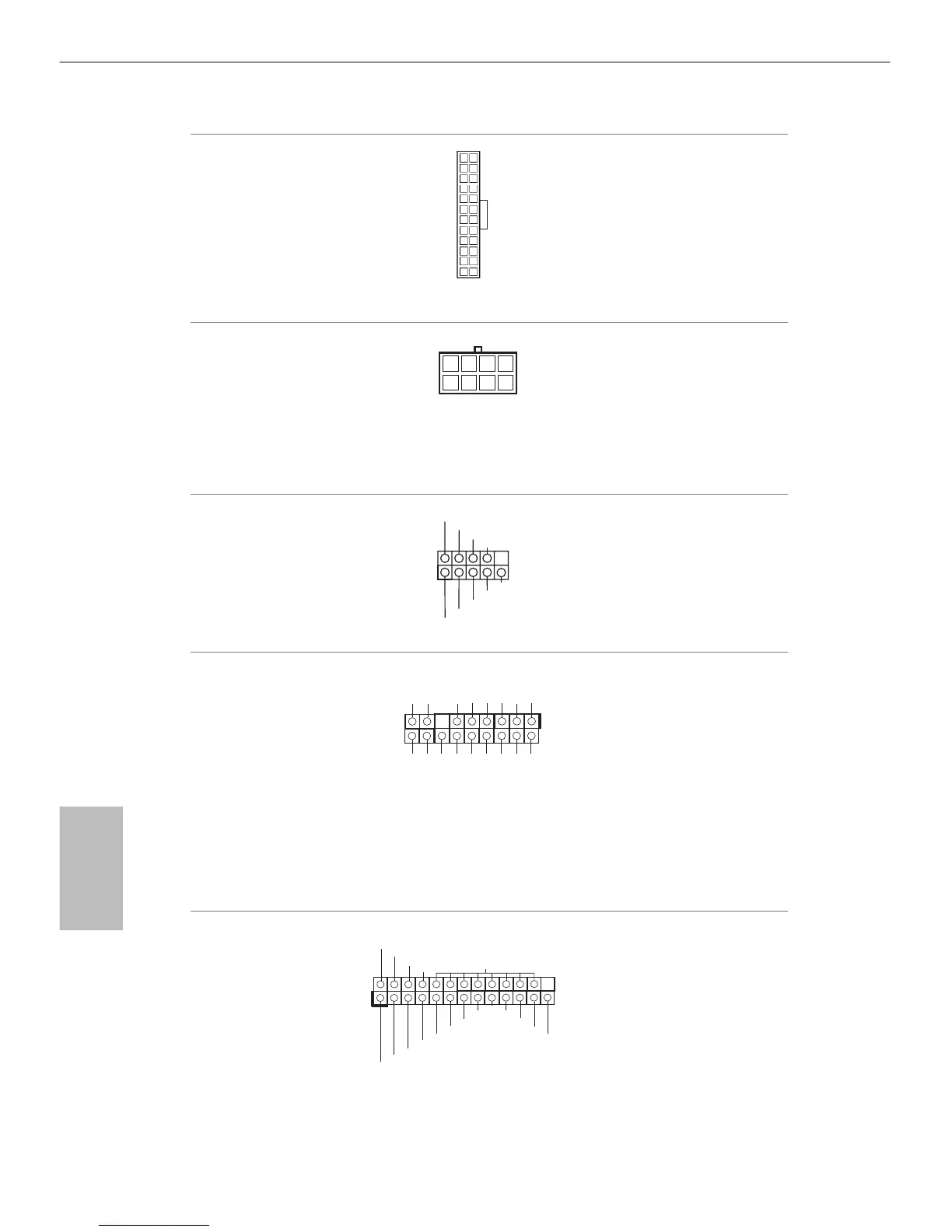

Connettore di alimentazione
ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 4)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un’alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
Connettore di alimentazione
ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX da
12 V a 8 pin. Per utiliz-
zare un’alimentazione
ATX a 4 pin, collegarla
lungo il pin1 e il pin 5.
Header porta seriale
(COM1 a 9 pin)
(vedere pag. 1, n. 18)
Questo header COM1
supporta un modulo di
porta seriale.
Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 13)
Questo connettore supporta il
sistema Trusted Platform Mod-
ule (TPM), che può archiviare
in modo sicuro chiavi, certicati
digitali, password e dati. Un
sistema TPM permette anche di
potenziare la sicurezza della rete,
di proteggere identità digitali e
di garantire l'integrità della piat-
taforma.
Header porta di stampa
(LPT1 a 25 pin)
(vedere pag. 1, n. 17)
Si tratta di un'interfaccia
per il cavo della porta
di stampa che consente
una comoda connessione
ai dispositivi della
stampante.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
1
AFD#
ERROR#
PINI T #
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
12
1
24
13
