55
Español
H110M-DS/Hyper

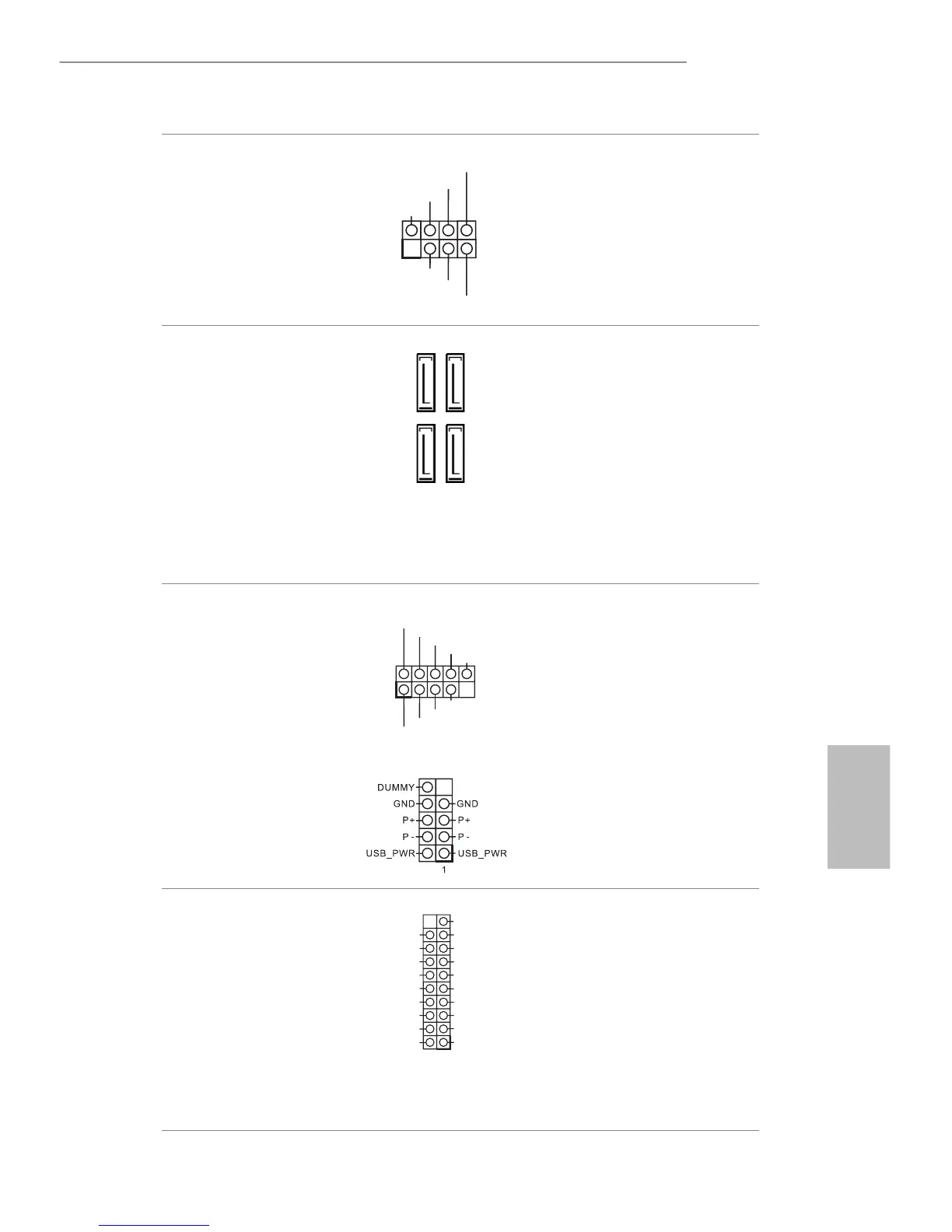

Cabezal de intrusión de
chasis y de altavoces
(SPK_CI1 de 7 contactos)
(consulte la pág.1, N.º 14)
Conecte la intrusión de
chasis y el altavoz del
chasis a este cabezal.
Conectores Serie ATA3
(SATA3_0:
consulte la pág.1, N.º 8)
(SATA3_1:
consulte la pág.1, N.º 9)
(SATA3_2:
consulte la pág.1, N.º 10)
(SATA3_3:
consulte la pág.1, N.º 11)
Estos cuatro conectores
SATA3 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 6,0 Gb/s.
Cabezales USB 2.0
(USB_5_6 de 9 contactos)
(consulte la pág.1, N.º 16)
(USB_7_8 de 9 contactos)
(consulte la pág.1, N.º 15)
(USB_9_10 de 9 contactos)
(consulte la pág.1, N.º 6)
Esta placa base tiene tres
base de conexiones. Cada
cabezal USB 2.0 admite
dos puertos.
Cabezal USB 3.0
(USB_11_12 de 19
contactos)
(consulte la pág.1, N.º 5)
Además de dos puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
* el conector USB_11_12
se comparte con el
conector USB_9_10.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2 SATA3_3
SATA3_0 SATA3_1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
1
IntA_P1_D+
ID
IntA_P1_D-
GND
IntA_P1_SSTX+
GND
IntA_P1_SSTX-
IntA_P1_SSRX+
IntA_P1_SSRX-
VbusVbus
Vbus
IntA_P0_SSRX-
IntA_P0_SSRX+
GND
IntA_P0_SSTX-
IntA_P0_SSTX+
GND
IntA_P0_D-
IntA_P0_D+
