84
Türkçe

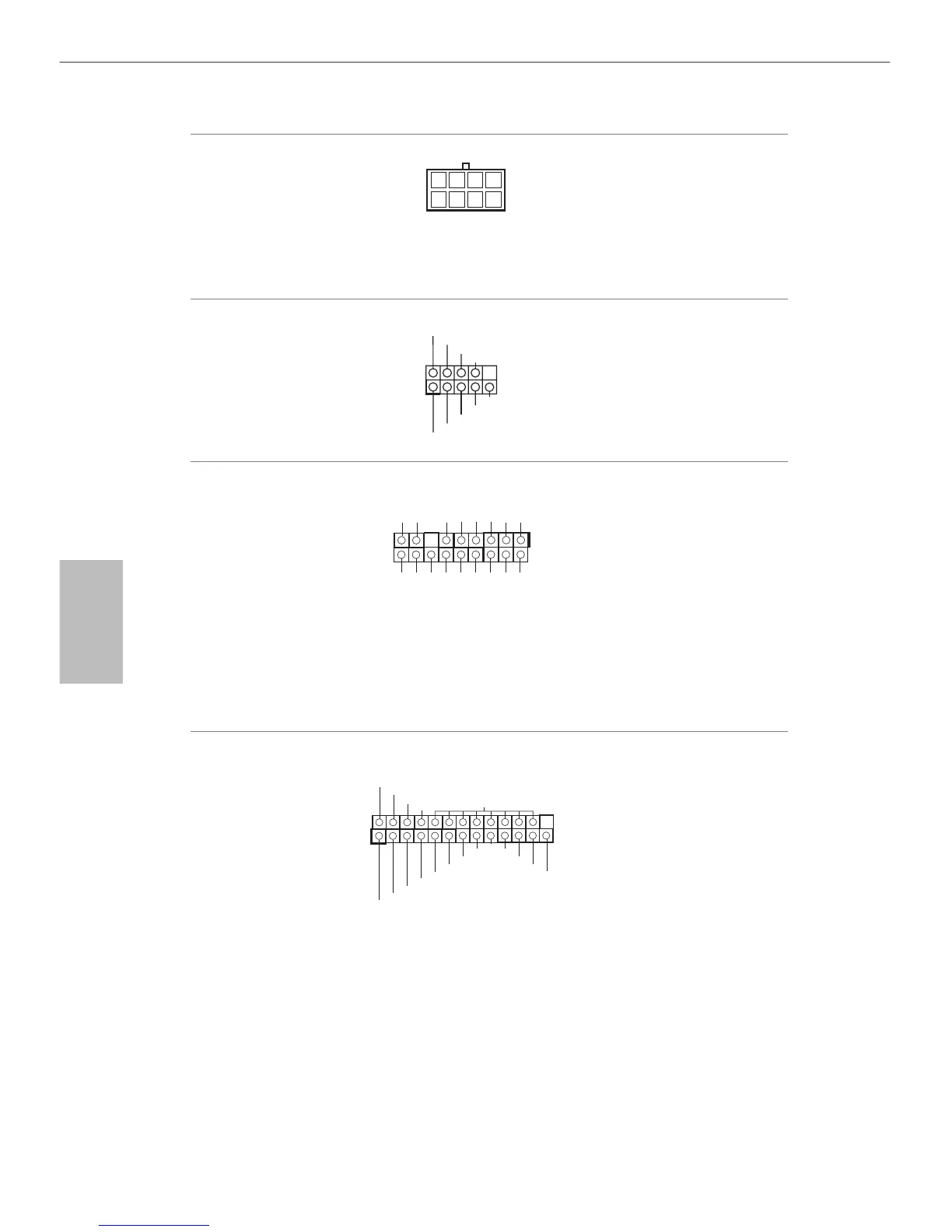

ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 1)
Bu anakart, 8-pin ATX
12V güç bağlayıcısı
sağlamaktadır. 4-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin 5’e
bağlayın.
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 18)
Bu COM1 bağlantısı seri
bağlantı yuvası modülünü
destekler.
TPM bağlantısı
(17-pin TPMS1)
(bkz. sf.1, No. 13)
Bu bağlayıcı, anahtarlar, dijital
sertikalar, parolalar ve verileri
güvenli bir şekilde saklama özelliği
bulunan Güvenilir Platform
Modülü (TPM) sistemini destek-
ler. TPM sistemleri, aynı zamanda
ağ güvenliğinin artırılması, dijital
kimliklerin korunması ve platform
bütünlüğünün sağlanmasına da
yardımcıdır.
Yazdırma Bağlantı Noktası
Bağlantısı
(25-pn LPT1)
(bkz. sf.1, No. 17)
Bu, yazıcı aygıtların
uyumlu br şeklde
takılmasını sağlayan br
yazdırma bağlantı noktası
arabrmdr.
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
1
AFD#
ERROR#
PINI T #
GND
SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
5
1
8
4
