91
한 국 어
H110M-DS/Hyper

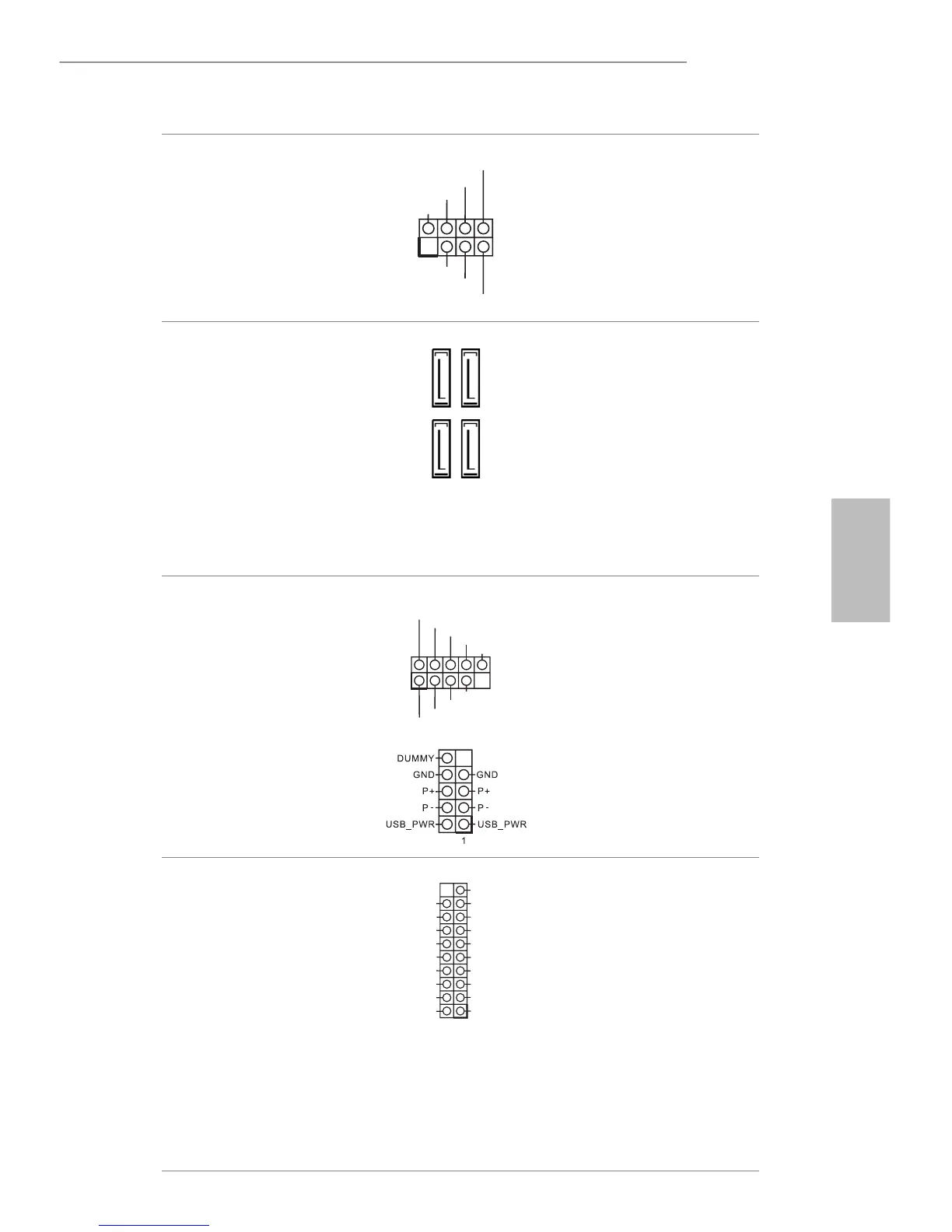

섀시 침입 및 스피커 헤더
(7 핀 SPK_CI1)
(1 페이지 , 14 번 항목 참조 )
섀시 침입 및 섀시 스
피커를 이 헤더에 연결
하십시오 .
시리얼 ATA3 커넥터
(SATA3_0:
1 페이지 , 8 번 항목 참조 )
(SATA3_1:
1 페이지 , 9 번 항목 참조 )
(SATA3_2:
1 페이지 , 10 번 항목 참조 )
(SATA3_3:
1 페이지 , 11 번 항목 참조 )
이들 네 개의 SATA3 커
넥터는 최대 6.0 Gb/s
데이터 전송 속도를 제
공하는 내부 저장 장치
용 SATA 데이터 케이
블을 지원합니다 .
USB 2.0 헤더
(9 핀 USB_5_6)
(1 페이지 , 16 번 항목 참조 )
(9 핀 USB_7_8)
(1 페이지 , 15 번 항목 참조 )
(9 핀 USB_9_10)
(1 페이지 , 6 번 항목 참조 )
이 마더보드에는 세 헤
더가 있습니다 . 이 USB
2.0 헤더는 포트 두 개
를 지원할 수 있습니
다 .
USB 3.0 헤더
(19 핀 USB_11_12)
(1 페이지 , 5 번 항목 참조 )
I/O 패널에 USB 3.0 포
트 두 개가 탑재되어
있을 뿐 아니라 마더보
드에 헤더 한 개가 탑
재되어 있습니다 . 각
USB 3.0 헤더는 포트
두 개를 지원할 수 있
습니다 .
* USB_11_12 커넥터가
USB_9_10 포트와 공유
됨 .
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_2 SATA3_3
SATA3_0 SATA3_1
1
+5V
DUMMY
SIGNAL
GND
DUMMY
SPEAKER
DUMMY
1
IntA_P1_D+
ID
IntA_P1_D-
GND
IntA_P1_SSTX+
GND
IntA_P1_SSTX-
IntA_P1_SSRX+
IntA_P1_SSRX-
VbusVbus
Vbus
IntA_P0_SSRX-
IntA_P0_SSRX+
GND
IntA_P0_SSTX-
IntA_P0_SSTX+
GND
IntA_P0_D-
IntA_P0_D+
