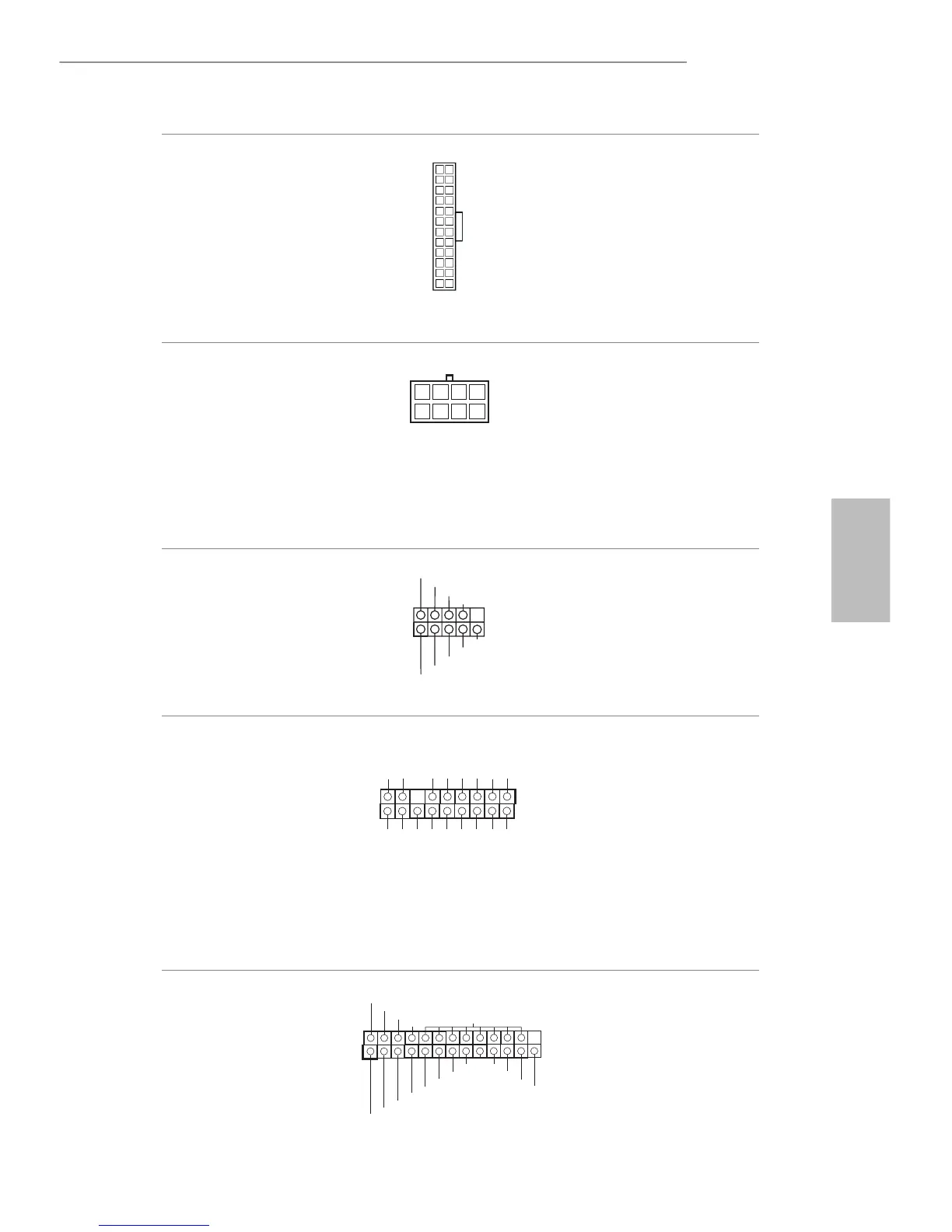

ATX 전원 커넥터
(24 핀 ATXPWR1)
(1 페이지 , 4 번 항목 참조 )
이 마더보드에는 24 핀
ATX 전원 커넥터가 탑
재되어 있습니다 . 20
핀 ATX 전원공급장치
를 사 용하려면 핀 1 과
핀 13 을 따라 연결하십
시오 .
ATX 12V 전원 커넥터
(8 핀 ATX12V1)
(1 페이지 , 1 번 항목 참조 )
이 마더보드에는 8 핀
ATX 12V 전원 커넥터
가 탑재되어 있습니다 .
4 핀 ATX 전원공급장
치를 사 용하려면 핀 1
과 핀 5 을 따라 연결하
십시오 .
시리얼 포트 헤더
(9 핀 COM1)
(1 페이지 ,18 번 항목 참조 )
이 COM1 헤더는 시리
얼 포트 모듈을 지원합
니다 .
TPM 헤더
(17 핀 TPMS1)
(1 페이지 , 13 번 항목 참조 )
이 커넥터는 키 , 디지털 인
증서 , 암호 및 데이터를
안전하게 보관할 수 있는
TPM(Trusted Platform Module)
시스템을 지원합니다 . TPM
시스템은 네트워크 보안을 강
화하고 , 디지털 신원을 보호
하며 플랫폼 무결성을 유지합
니다 .
인쇄 포트 헤더
(25 핀 LPT1)
(1 페이지 , 17 번 항목 참조 )
프린터 장치의 간편한
연결을 가능하게 하는
인쇄 포트 케이블용 인
터페이스입니다 .
CCTS#1
RRTS#1
DDSR#1
DDTR#1
RRXD1
GND
TTXD1
DDCD#1
1
RRI#1
1
GN D
SMB_DATA_MAIN
LAD2
LAD1
GN D
S_PWRDWN #
SERIRQ #
GN
D
P CICL K
P CIRST #
LAD3
+3 V
LAD0
+3VS B
GN D
FRAM E
SMB_CLK_MAIN
