ASROCK H370M-ITX/ac User Manual

134
�简体中文

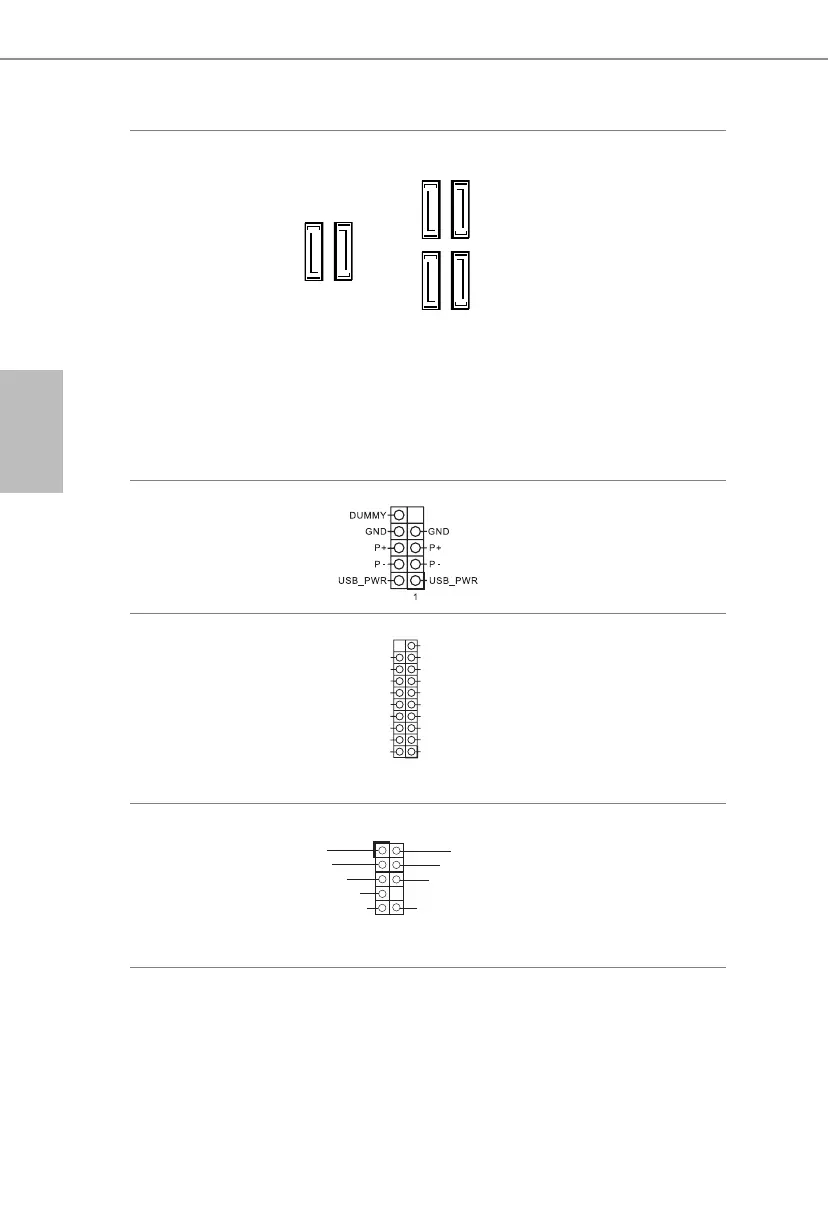

串行 ATA3 接口
（SATA3_0:
见第 1 页， 第 9 个）
（SATA3_1:
见第 1 页， 第 8 个）
（SATA3_2:
见第 1 页， 第 11 个）
（SATA3_3:
见第 1 页， 第 10 个）
（SATA3_4:
见第 1 页， 第 16 个）
（SATA3_5:
见第 1 页， 第 17 个）
这六个 SATA3 接口支持最高
6.0 Gb/s 数据传输速率的内部
存储设备的 SATA 数据线。
* 如果 M2_1 被 SATA 型 M.2 设备占
用，SATA3_1 将被禁用。
USB 2.0 接脚
（9 针 USB_3_4）
（见第 1 页，第 13 个）
此主板上有一个 USB2.0 接脚。
此 USB 2.0 接脚支持两个端口。
USB 3.1 Gen1 接脚
（19 针 USB3_6_7）
（见第 1 页，第 7 个）
此主板上有一个接脚。此 USB
3.1 Gen1 接脚可以支持两个端
口。
前面板音频接脚
（9 针 HD_AUDIO1）
（见第 1 页，第 20 个）
此接脚用于将音频设备连接
到前音频面板。
SATA3_3 SATA3_2
SATA3_1 SATA3_0
SATA3_5 SATA3_4
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
