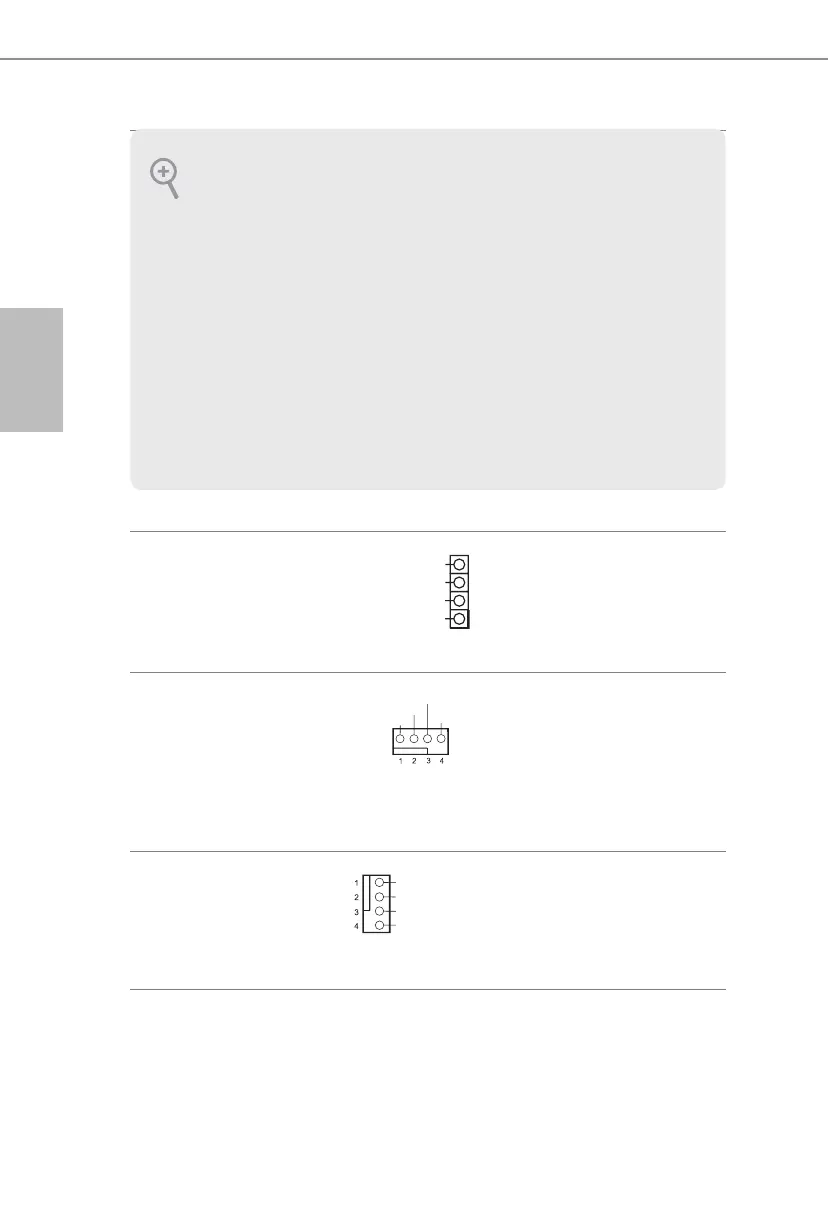

機殼喇叭排針
（4-pin SPEAKER1）
（請參閱第 1 頁， 編號 18）
請將機殼喇叭連接至此
排針。
機殼／水冷幫浦風扇接頭
（4-pin CHA_FAN1/WP）
（請參閱第 1 頁， 編號 2）
本主機板配備一個 4-Pin
水冷
機殼
風扇接頭。若您
計畫連接 3-Pin
機殼
水冷
風扇，請接至 Pin 1-3。
機殼風扇接頭
（4-pin CHA_FAN2）
（請參閱第 1 頁， 編號 6）
請將風扇纜線連接至風扇
接頭，並比對黑線及接地
針腳。
GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL
PWRBTN ( 電源開關 )：
連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。
RESET ( 重設開關 )：
連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重設
開關即可重新啟動電腦。
PLED ( 系統電源 LED)：
連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進
入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時，LED
會熄滅。
HDLED ( 硬碟活動 LED)：
連接至機殼前面板上的硬碟活動 LED。硬碟正在讀取或寫入資料時，LED 會亮起。
各機殼的前面板設計各有不同。前面板模組主要是由電源開關、重設開關、電源
LED、硬碟活動 LED、喇叭及其他裝置組成。將機殼前面板模組連接至此排針時，
請確定佈線及針腳指派皆正確相符。
1
+5V
DUMMY
DUMMY
SPEAKER
GND
FAN_VOLTAGE_CONTROL
FAN_SPEED
FAN_SPEED _CONTROL
