ASROCK H370M-ITX/ac User Manual

82
Русский

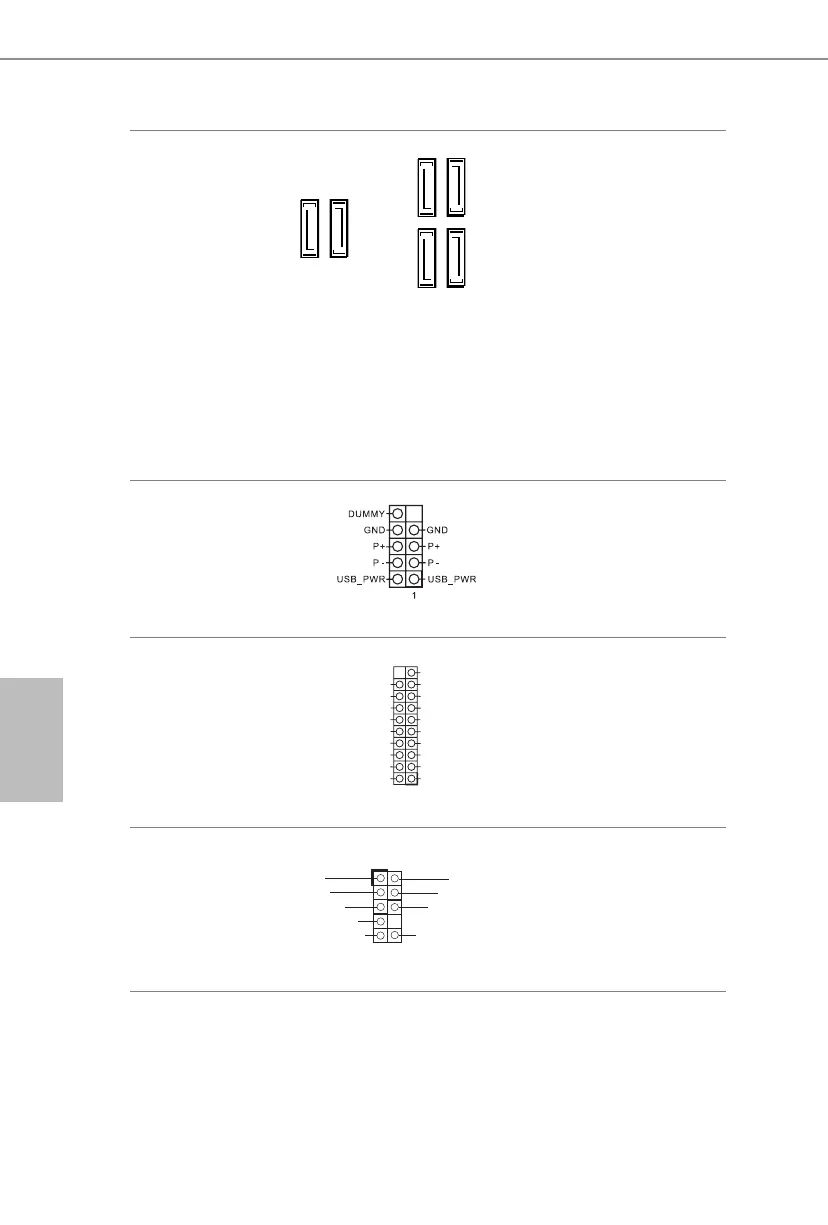

Разъемы Serial ATA3
(SATA3_0:
см. стр. 1, № 9)
(SATA3_1:
см. стр. 1, № 8)
(SATA3_2:
см. стр. 1, № 11)
(SATA3_3:
см. стр. 1, № 10)
(SATA3_4:
см. стр. 1, № 16)
(SATA3_5:
см. стр. 1, № 17)
Эти шесть разъемов
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гб/с.
* Если слот M2_1 занят
устройством М.2 типа SATA,
интерфейс SATA3_1 будет
отключен.
Колодка USB 2.0
(9-контактная, USB_3_4)
(см. стр. 1, № 13)
На системной плате
предусмотрена одна колодка
USB2.0. Эта колодка USB 2.0
может поддерживать два
порта.
Колодки USB 3.1 Gen1
(19-контактная,
USB3_6_7)
(см. стр. 1, № 7)
На материнской плате имеется
одна колодка. Эта колодка
USB 3.1 Gen1 поддерживает
два порта.
Аудиоколодка передней
панели
(9-контактов, HD_
AUDIO1)
(см. стр. 1, № 20)
Эта колодка предназначена
для подключения
аудиоустройств к передней
аудиопанели.
SATA3_3 SATA3_2
SATA3_1 SATA3_0
SATA3_5 SATA3_4
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
