GND
FAN_VOLTAGE_ CONTROL
FAN_SPEE D
FAN_SPEE D_CONTROL

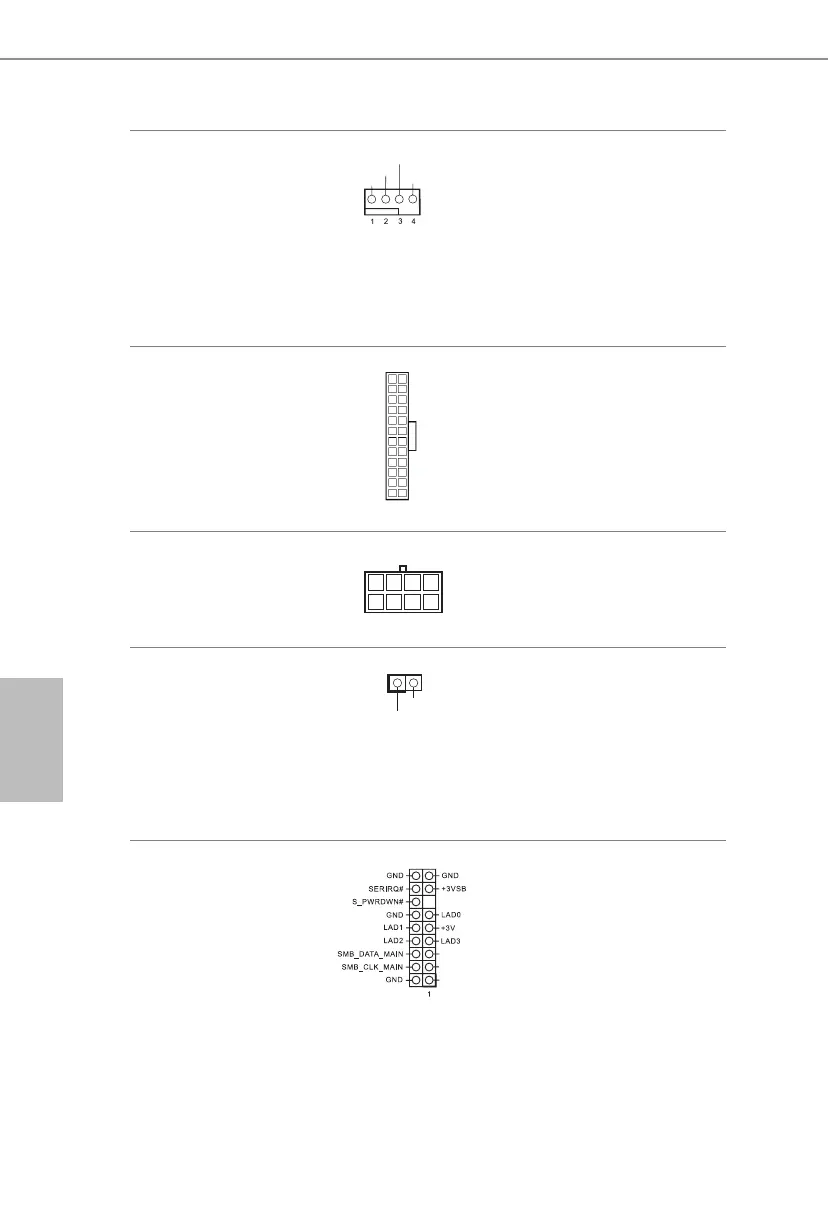

Разъем вентилятора
охлаждения процессора
(4-контакта, CPU_FAN1)
(см. стр.1, № 3)
Эта материнская плата снабжена
4-контактным разъемом для
малошумящего вентилятора
ЦП. Если вы собираетесь
подключить 3-контактный
вентилятор охлаждения
процессора, подключайте его к
контактам 1-3.
Разъем питания АТХ
(24-контакта,
ATXPWR1)
(см. стр. 1, № 5)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ.
Разъем питания АТХ 12 В
(4-контактов, ATX12V1)
(см. стр. 1, № 1)
К данному разъему
подключается источник
питания ATX 12 В.
Колодка для датчика
вскрытия корпуса
(2-контактная, CI1)
(см. стр. 1, № 15)
Эта материнская плата
поддерживает технологию
определения вскрытия корпуса
по снятию верхней части
корпуса. Для этой технологии
необходим корпус с функцией
определения вскрытия.
Колодка ТРМ
(17-контактов, TPMS1)
(см. стр. 1, № 19)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
12
1
24
13
5
8
1
Signal
GND
PCIRST#
FRAME
PCICLK
