ASROCK H370M-ITX/ac User Manual

93
Português
H370M-ITX/ac

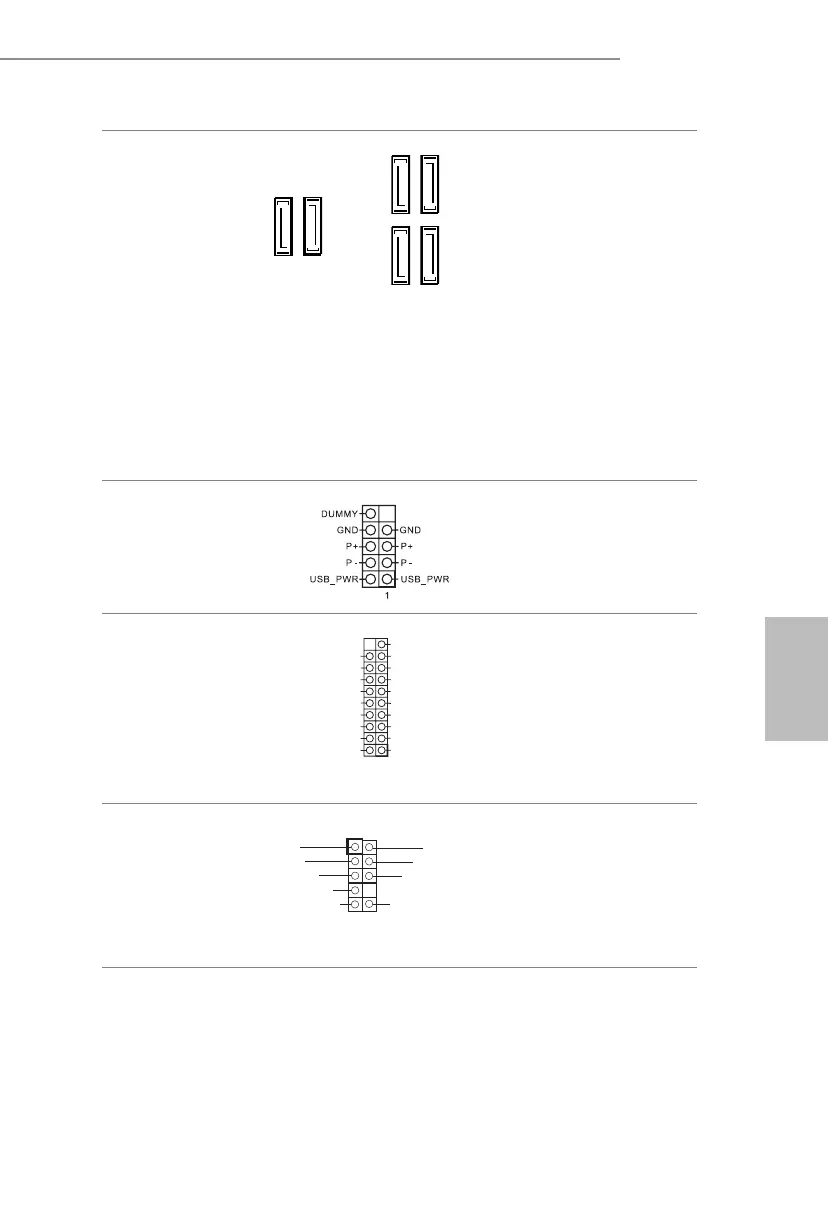

Conectores série ATA3
(SATA3_0:
ver p.1, N.º 9)
(SATA3_1:
ver p.1, N.º 8)
(SATA3_2:
ver p.1, N.º 11)
(SATA3_3:
ver p.1, N.º 10)
(SATA3_4:
ver p.1, N.º 16)
(SATA3_5:
ver p.1, N.º 17)
Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com
uma taxa de transferência de
dados de até 6,0 Gb/s.
* Se M2_1 é ocupado por um dispositivo
tipo M2 SATA, SATA3_1 será desati-
vado.
Suporte USB 2.0
(USB_3_4 de 9 pinos)
(ver p.1, N.º 13)
Há um cabeçote USB 2.0 nesta
placa-mãe. Cada suporte USB 2.0
pode ter duas portas.
Plataforma USB 3.1 Gen1
(USB3_6_7 de 19 pinos)
(ver p.1, N.º 7)
Há um cabeçote nesta placa-
mãe. Este suporte USB 3.1 Gen1
pode suportar duas portas.
Suporte de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 20)
Este suporte destina-se à
conexão dos dispositivos de
áudio no painel de áudio frontal.
SATA3_3 SATA3_2
SATA3_1 SATA3_0
SATA3_5 SATA3_4
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S STX +
GND
IntA_ PB_S STX -
IntA_ PB_S SRX +
IntA_ PB_S SRX -
VbusVbus
Vbus
IntA_ PA_S SRX -
IntA_ PA_S SRX +
GND
IntA_ PA_S STX -
IntA_ PA_S STX +
GND
IntA_ PA_D -
IntA_ PA_D +
J_SENS
E
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
