63
Italiano
H510M-IT X/ac

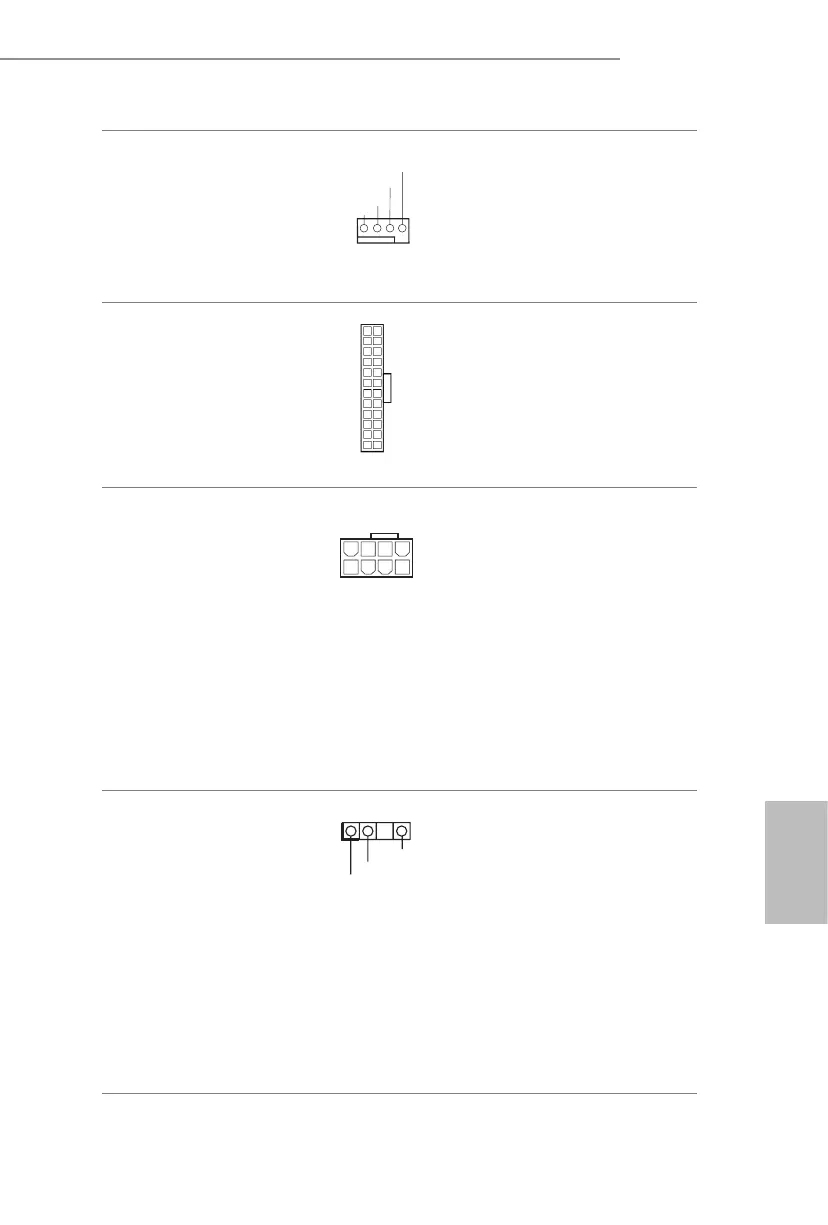

Connettore ventola CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è dotata di
un connettore per la ventola della
CPU (Ventola silenziosa) a 4 pin.
Se si decide di collegare una ven-
tola della CPU a 3 pin, collegarla
al pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 6)
Questa scheda madre è dotata di
un connettore di alimentazione
ATX a 24 pin.
Connettore di
alimentazione ATX da 12 V
(ATX12V1 a 8 pin)
(vedere pag. 1, n. 1)
Questa scheda madre è dotata di
un connettore di alimentazione
ATX da 12 V a 8 pin. Per utiliz-
zare un'alimentazione ATX a 4
pin, collegarla lungo il pin 1 e il
pin 5.
*Attenzione: Assicurarsi che il
cavo di alimentazione collegato
sia per la CPU e non la scheda
graca. Non inserire il cavo di
alimentazione PCIe in questo
connettore.
Header LED indirizzabile
(ADDR_LED1 a 3 pin)
(vedere pag. 1, n. 4)
Questo header serve a collegare il
cavo di estensione del LED indir-
izzabile che consente di scegliere
tra vari eetti luce LED.
Attenzione: Non installare mai
il cavo del LED indirizzabile
secondo un orientamento errato,
altrimento potrebbe danneg-
giarsi.
* Fare riferimento a pagina 30
per ulteriori istruzioni su questa
basetta.
12
1
24
13
4
1
8 5
VOUT
DO_ADDR
GND
1
4 3 2 1
GND
+12V
CPU_FAN_SPEED
FAN_SPEED_CONTROL
