ASRock H55M/USB3 Motherboard
EnglishEnglish
EnglishEnglish
English

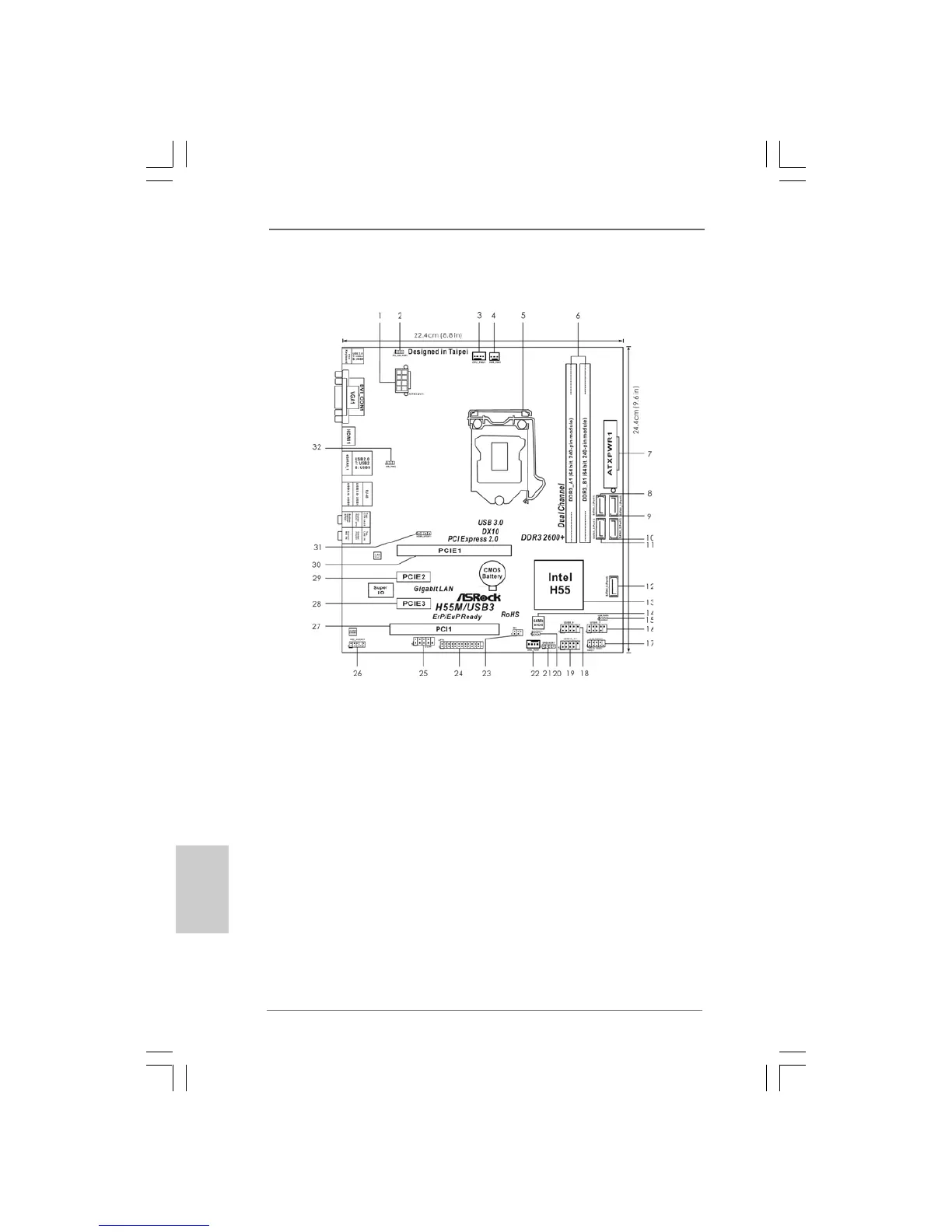

Motherboard LayoutMotherboard Layout
Motherboard LayoutMotherboard Layout
Motherboard Layout
1 ATX 12V Power Connector (ATX12V1) 18 USB 2.0 Header (USB8_9, Blue)
2 PS2_USB_PWR1 Jumper 19 USB 2.0 Header (USB10_11, White)
3 CPU Fan Connector (CPU_FAN1) 20 Clear CMOS Jumper (CLRCMOS1)
4 Power Fan Connector (PWR_FAN1) 21 Chassis Speaker Header
5 1156-Pin CPU Socket (SPEAKER 1, White)
6 2 x 240-pin DDR3 DIMM Slots 22 Chassis Fan Connector (CHA_FAN1)
(Dual Channel: DDR3_A1, DDR3_B1, Blue) 23 Infrared Module Header (IR1)
7 ATX Power Connector (ATXPWR1) 24 Print Port Header (LPT1, White)
8 SATAII Connector (SATAII_2 (Port 1), Blue) 25 COM Port Header (COM1)
9 SATAII Connector (SATAII_1 (Port 0), Blue) 26 Front Panel Audio Header
10 SATAII Connector (SATAII_3 (Port 2), Blue) (HD_AUDIO1, White)
11 SATAII Connector (SATAII_4 (Port 3), Blue) 27 PCI Slot (PCI1)
12 SATAII Connector (SATAII_5 (Port 4), Blue) 28 PCI Express 2.0 x1 Slot (PCIE3, White)
13 Intel H55 Chipset 29 PCI Express 2.0 x1 Slot (PCIE2, White)
14 64Mb SPI Flash 30 PCI Express 2.0 x16 Slot (PCIE1, Blue)
15 USB_PWR3 Jumper 31 HDMI_SPDIF Header
16 USB 2.0 Header (USB6_7, Blue) (HDMI_SPDIF1, White)
17 System Panel Header (PANEL1, White) 32 USB_PWR2 Jumper
