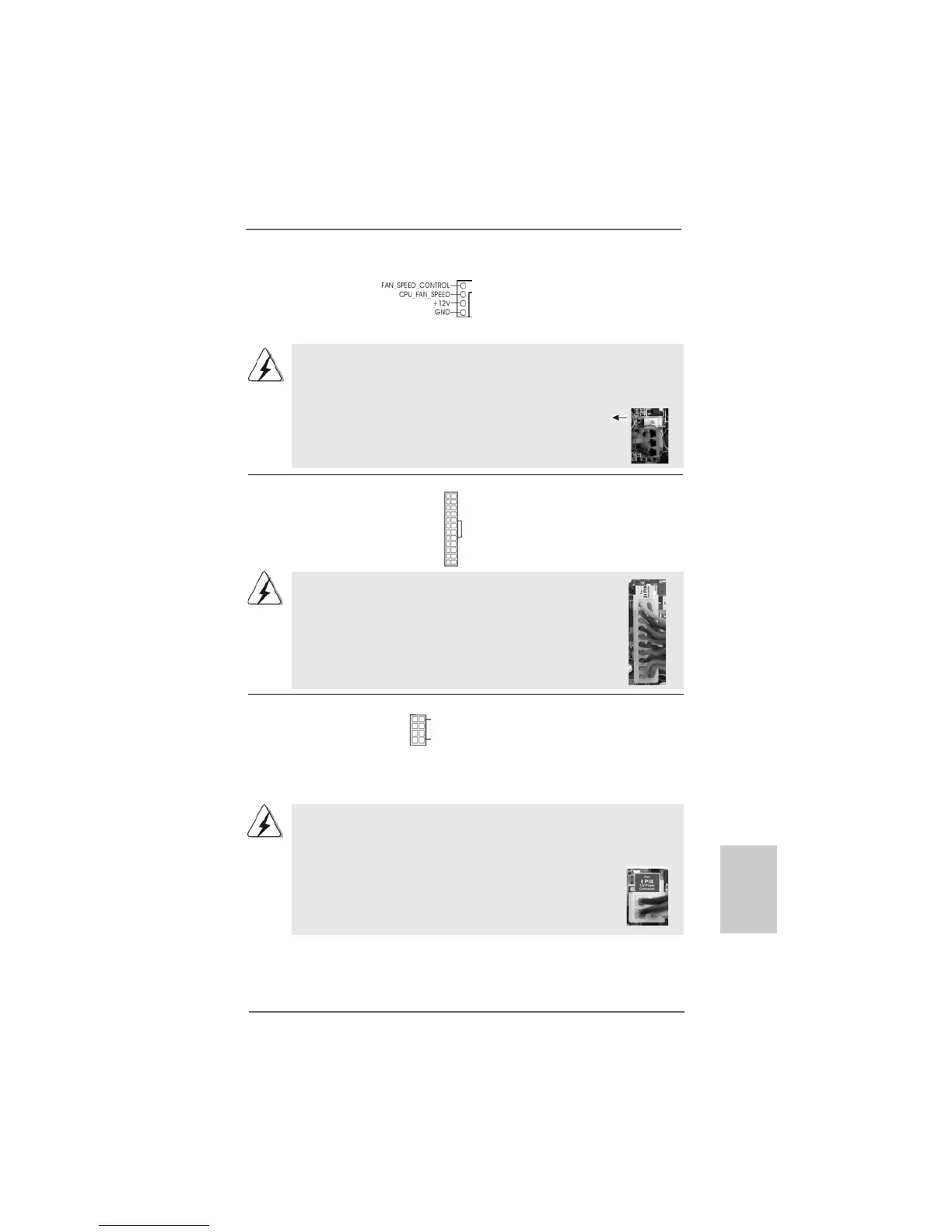

ASRock M3A770DE Motherboard
Sebbene la presente scheda madre disponga di un supporto per ventola CPU a
4 piedini (ventola silenziosa), la ventola CPU a 3 piedini è in grado di funzionare
anche senza la funzione di controllo della velocità della ventola. Se si intende
collegare la ventola CPU a 3 piedini al connettore della ventola CPU su questa
scheda madre, collegarla ai piedini 1-3.
Piedini 1-3 collegati
Installazione della ventola a 3 piedini
Connettore ventolina CPU Collegare il cavo della ventolina
(4-pin CPU_FAN1) CPU a questo connettore e far
(vedi p.2 item 5) combaciare il filo nero al pin
terra.
4
3
2
1
Collettore alimentazione ATX Collegare la sorgente
(24-pin ATXPWR1) d’alimentazione ATX a questo
(vedi p.2 item 8) collettore.
Connettore ATX 12V È necessario collegare una
(8-pin ATX12V1) alimentazione con spinotto da
(vedi p.2 item 2) 12V ATX a questo connettore
in modo che possa fornire
energia sufficiente. In caso
contrario l’unità non si avvia.
Installazione dell’alimentatore ATX a 20 pin
Con questa scheda madre, c’è in dotazione un connettore
elettrico ATX a 24 pin, ma può funzionare lo stesso se si
adotta un alimentatore ATX a 20 pin. Per usare l’alimentatore
ATX a 20 pin, collegare l’alimentatore con il Pin 1 e il Pin 13.
4 8
1 6
Sebbene questa schedamadre fornisca un connettore elettrico 8-pin
ATX 12V, l‘unita‘ puo‘ ancora essere funzionante se viene utilizzata
una fornitura elettrica tradizionale a 4-pin ATX 12V. Per usare tale
fornitura elettrica 4-pin ATX 12V, prego collegare la
presa elettrica al Pin 1 e Pin 5.
Installazione elettrica 4-Pin ATX 12V
4 8
1 6
12
1
24
13
12
1
24
13
