ASRock P45DE Motherboard
EspañolEspañol
EspañolEspañol
Español
Conector azul
a placa madre
Conector negro
a aparato IDE
la banda roja debe quedar
en
el mismo lado que el contacto 1

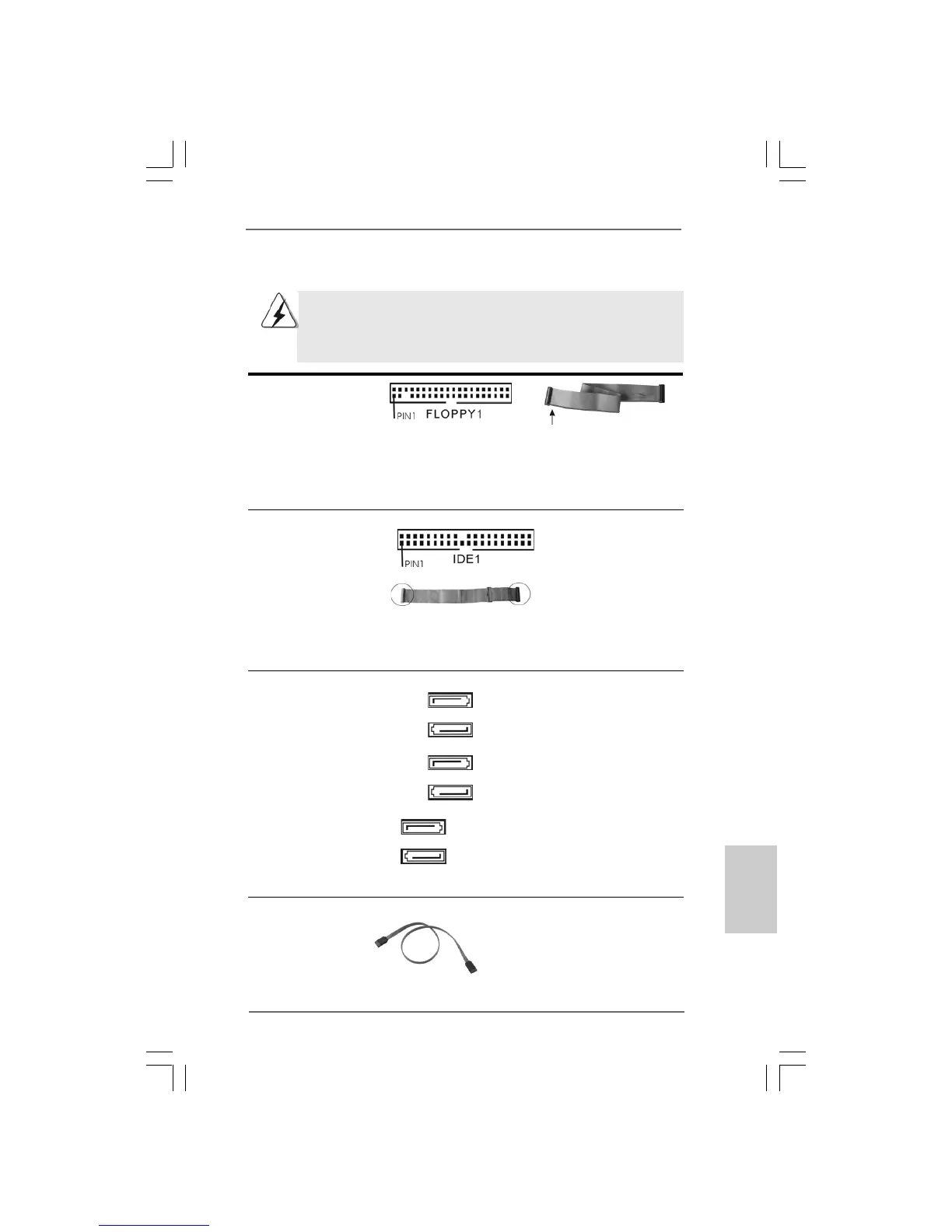

2.6 Cabezales y Conectores en Placas2.6 Cabezales y Conectores en Placas
2.6 Cabezales y Conectores en Placas2.6 Cabezales y Conectores en Placas
2.6 Cabezales y Conectores en Placas
Los conectores y cabezales en placa NO son puentes. NO coloque las
cubiertas de los puentes sobre estos cabezales y conectores. El colocar
cubiertas de puentes sobre los conectores y cabezales provocará un
daño permanente en la placa base.
Conector de disquetera
(33-pin FLOPPY1)
(vea p.2, N. 25)
Atención: Asegúrese que la banda roja del cable queda situado en el mismo lado que
el contacto 1 de la conexión.
IDE conector primario (azul)
(39-pin IDE1, vea p.2, N. 9)
Atención: Consulte las instrucciones del distribuidor del dispositivo IDE para conocer
los detalles.
Cable ATA 66/100/133 de conducción 80
Cable de datos de Cualquier extremo del cable de
serie ATA (SATA) los datos de SATA puede ser
(Opcional) conectado con el disco duro
de SATA / SATAII o el
conectador de SATAII en esta
placa base.
Conexiones de serie ATAII Estas seises conexiones de
(SATAII_1 (Port 0): serie ATAII (SATAII) admiten
vea p.2, N. 11) cables SATA para dispositivos
(SATAII_2 (Port 1): de almacenamiento internos. La
vea p.2, N. 12) interfaz SATAII actual permite
(SATAII_3 (Port 2): una velocidad de transferencia
vea p.2, N. 13) de 3.0 Gb/s.
(SATAII_4 (Port 3):
vea p.2, N. 14)
(SATAII_5 (Port 4):
vea p.2, N. 16)
(SATAII_6 (Port 5):
vea p.2, N. 17)
SATAII_1 (Port 0)
SATAII_2 (Port 1)
SATAII_3 (Port 2)
SATAII_4 (Port 3)
SATAII_6 (Port 5)
SATAII_5 (Port 4)
