ASRock P45DE Motherboard
le côté avec fil rouge côté
Broche1

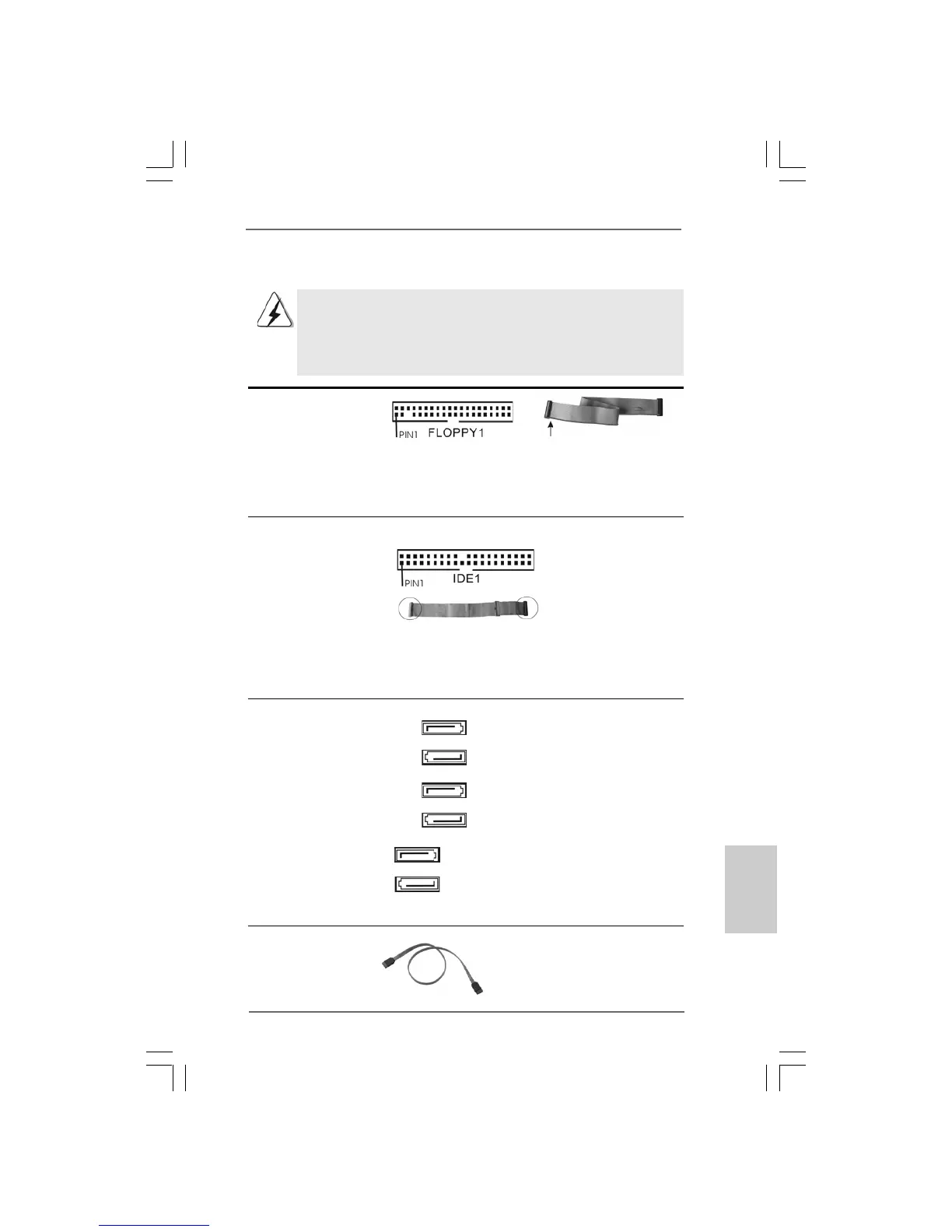

2.6 En-têtes et Connecteurs sur Carte2.6 En-têtes et Connecteurs sur Carte
2.6 En-têtes et Connecteurs sur Carte2.6 En-têtes et Connecteurs sur Carte
2.6 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et
connecteurs. Le fait de placer les capuchons de cavalier sur les en-
têtes et connecteurs causera à la carte mère des dommages
irréversibles!
Connecteur du lecteur
de disquette
(FLOPPY1 br. 33)
(voir p.2 No. 25)
Note: Assurez-vous que le côté avec fil rouge du câble est bien branché sur le
côté Broche1 du connecteur.
Connecteur IDE primaire (bleu)
(IDE1 br. 39, voir p.2 No. 9)
connecteur bleu connecteur noir
vers la carte mère vers le disque dur
Câble ATA 66/100/133 80 conducteurs
Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique
pour les détails.
FF FF
F
ranran ranran
ran
çaisçais çaisçais
çais
Connecteurs Série ATAII Ces six connecteurs Série
(SATAII_1 (Port 0): ATAII (SATAII) prennent en
voir p.2 No. 11) charge les câbles SATA pour
(SATAII_2 (Port 1): les périphériques de stockage
voir p.2 No. 12) internes. L’interface SATAII
(SATAII_3 (Port 2): actuelle permet des taux
voir p.2 No. 13) transferts de données pouvant
(SATAII_4 (Port 3): aller jusqu’à 3,0 Gb/s.
voir p.2 No. 14)
(SATAII_5 (Port 4):
voir p.2 No. 16)
(SATAII_6 (Port 5):
voir p.2 No. 17)
SATAII_1 (Port 0)
SATAII_2 (Port 1)
SATAII_3 (Port 2)
SATAII_4 (Port 3)
SATAII_6 (Port 5)
SATAII_5 (Port 4)
Câble de données Toute cote du cable de data SATA
Série ATA (SATA) peut etre connecte au disque dur
(en option) SATA / SATAII ou au connecteur
SATAII sur la carte mere.
