ASRock P45DE Motherboard
ItalianoItaliano
ItalianoItaliano
Italiano
Cavi dati Serial ATA (SATA) Una o altra estremità del cavo
(Opzionale) di dati SATA può essere
collegata al disco rigido SATA /
SATAII o al connettore di SATAII
su questa cartolina base.
Connettori Serial ATAII Questi sei connettori Serial
(SATAII_1 (Port 0): ATAII (SATAII) supportano cavi
vedi p.2 Nr. 11) dati SATA per dispositivi di
(SATAII_2 (Port 1): immagazzinamento interni.
vedi p.2 Nr. 12) ATAII (SATAII) supportano cavi
(SATAII_3 (Port 2): SATA per dispositivi di memoria
vedi p.2 Nr. 13) interni. L’interfaccia SATAII
(SATAII_4 (Port 3): attuale permette velocità di
vedi p.2 Nr. 14) trasferimento dati fino a
(SATAII_5 (Port 4): 3.0 Gb/s.
vedi p.2 Nr. 16)
(SATAII_6 (Port 5):
vedi p.2 Nr. 17)
Lato del Pin1 con la striscia
rossa

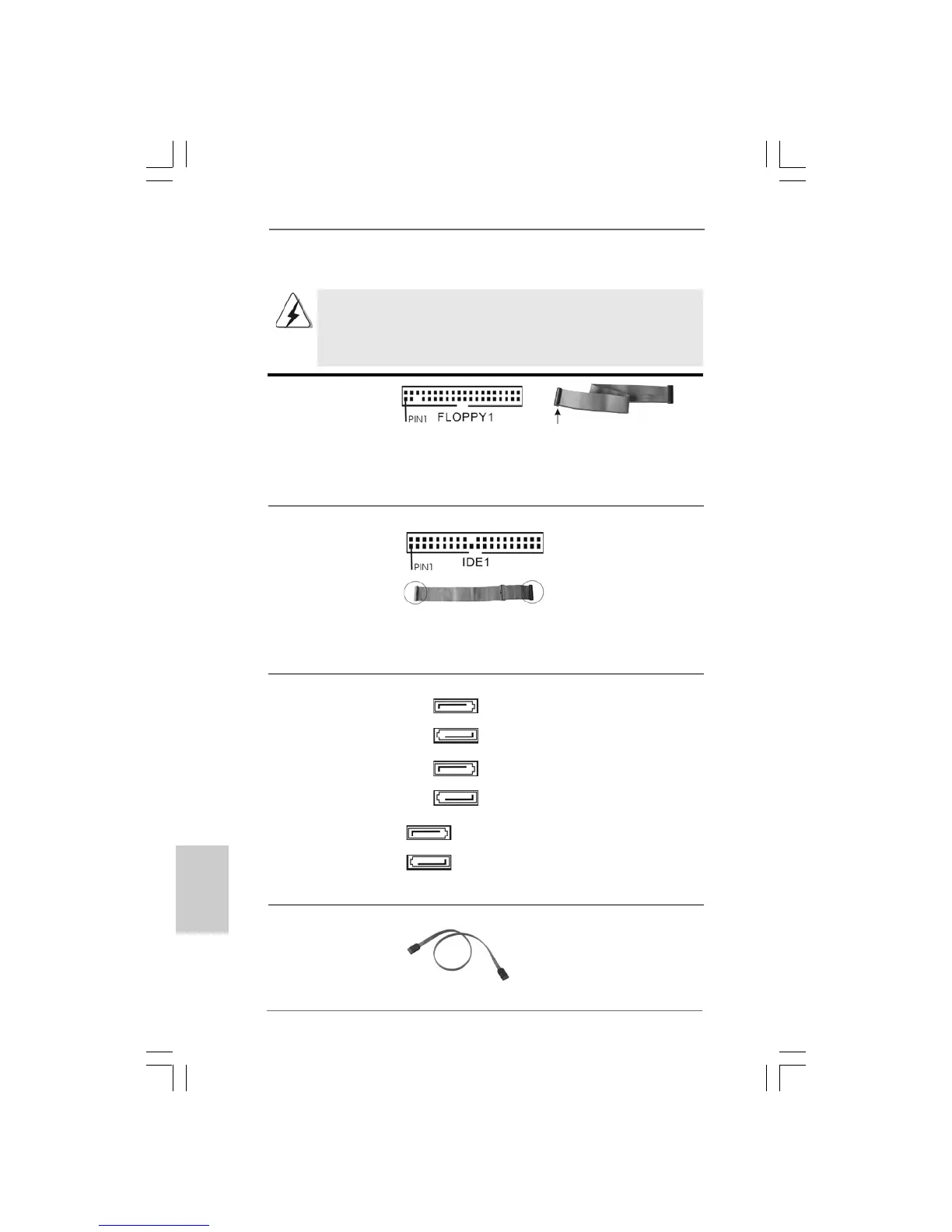

2.6 Collettori e Connettori su Scheda2.6 Collettori e Connettori su Scheda
2.6 Collettori e Connettori su Scheda2.6 Collettori e Connettori su Scheda
2.6 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON installare
cappucci per jumper su questi collettori e connettori. L’installazione di
cappucci per jumper su questi collettori e connettori provocherà danni
permanenti alla scheda madre!
Connettore del
Floppy disk
(33-pin FLOPPY1)
(vedi p.2 Nr. 25)
Nota: Assicurarsi che il lato del cavo con la striscia rossa sia inserito nel lato Pin1
del connettore.
Connettore IDE primario (blu)
(39-pin IDE1, vedi p.2 Nr. 9)
Connettore blu Connettore nero
alla schedamadre all’hard disk drive
Cavo ATA 66/100/133 a 80 Pin
Nota: Fate riferimento alle istruzioni del produttore del dispositivo IDE per maggiori
dettagli.
SATAII_1 (Port 0)
SATAII_2 (Port 1)
SATAII_3 (Port 2)
SATAII_4 (Port 3)
SATAII_6 (Port 5)
SATAII_5 (Port 4)
