ASRock P67 Transformer Motherboard

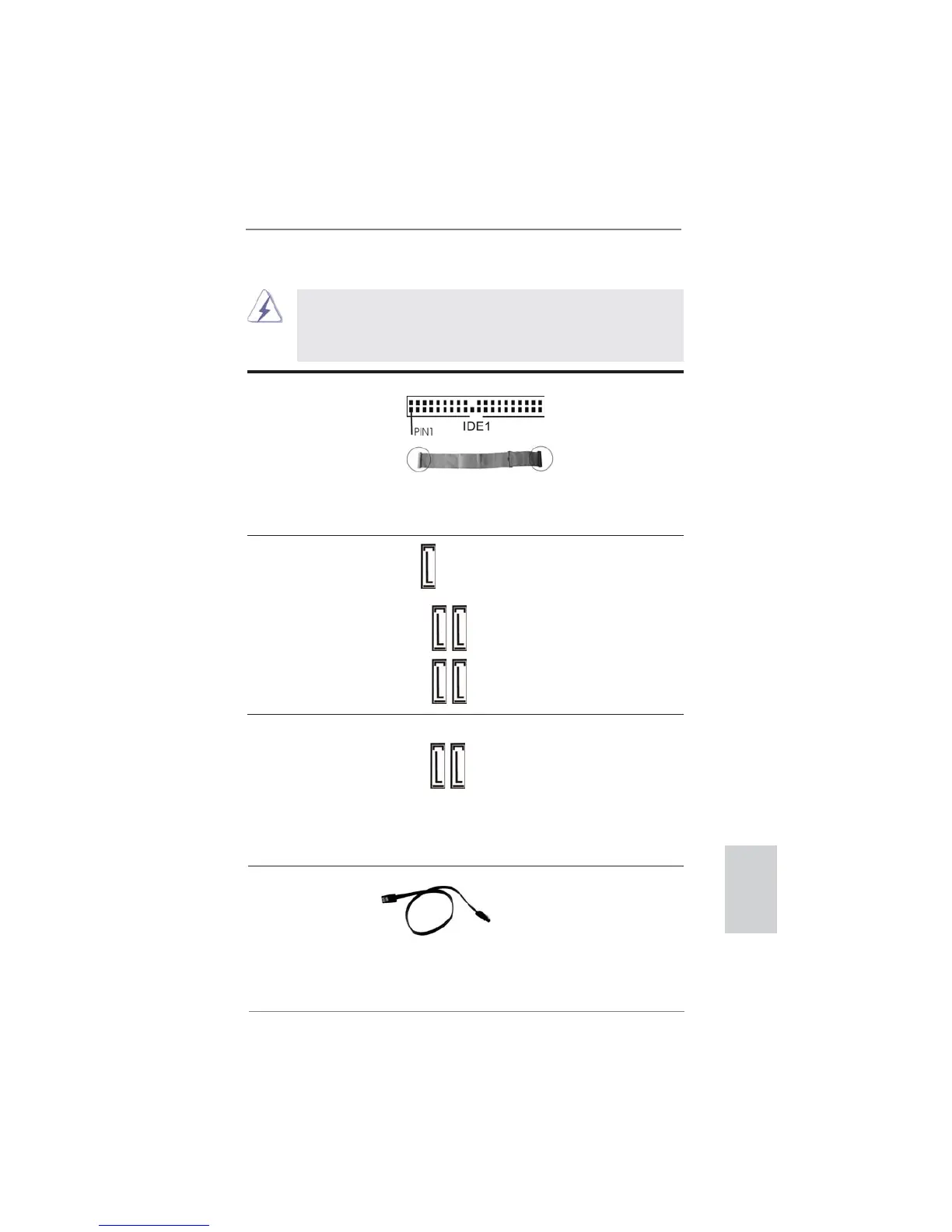

2.6 En-têtes et Connecteurs sur Carte
Les en-têtes et connecteurs sur carte NE SONT PAS des cavaliers.
NE PAS placer les capuchons de cavalier sur ces en-têtes et con-
necteurs. Le fait de placer les capuchons de cavalier sur les en-têtes
et connecteurs causera à la carte mère des dommages irréversibles!
Connecteurs Série ATAII Ces cinq connecteurs Série
(SATAII_2: voir p.2 No. 13)
ATAII (SATAII) prennent en
(SATAII_3: voir p.2 No. 12)
charge les câbles SATA pour
(SATAII_4: voir p.2 No. 15)
les périphériques de stockage
(SATAII_5: voir p.2 No. 14)
internes. L’interface SATAII
(SATAII_6: voir p.2 No. 8)
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 3,0 Gb/s.
Connecteurs Série ATA3 Ces deux connecteurs Série
(SATAIII_0: voir p.2 No. 11)
ATA3 (SATA3) prennent en
(SATAIII_1: voir p.2 No. 10)
charge les câbles SATA pour
les périphériques de stockage
internes. L’interface SATA3
actuelle permet des taux
transferts de données pouvant
aller jusqu’à 6,0 Gb/s.
Câble de données Toute cote du cable de data
Série ATA (SATA) SATA peut etre connecte au
(en option)
disque dur SATA / SATAII /
SATA3 ou au connecteur
SATAII / SATA3 sur la carte
mere.
Français
SATAII_5 SATAII_3 SATAII_4 SATAII_2
SATAII_6
SATAIII_1 SATAIII_0
Connecteur IDE primaire (Bleu)
(IDE1 br. 39, voir p.2 No. 7)
connecteur bleu connecteur noir
vers la carte mère vers le disque dur
Câble ATA 66/100/133 80 conducteurs
Note: Veuillez vous reporter aux instructions du fabricant de votre IDE périphérique
pour les détails.
