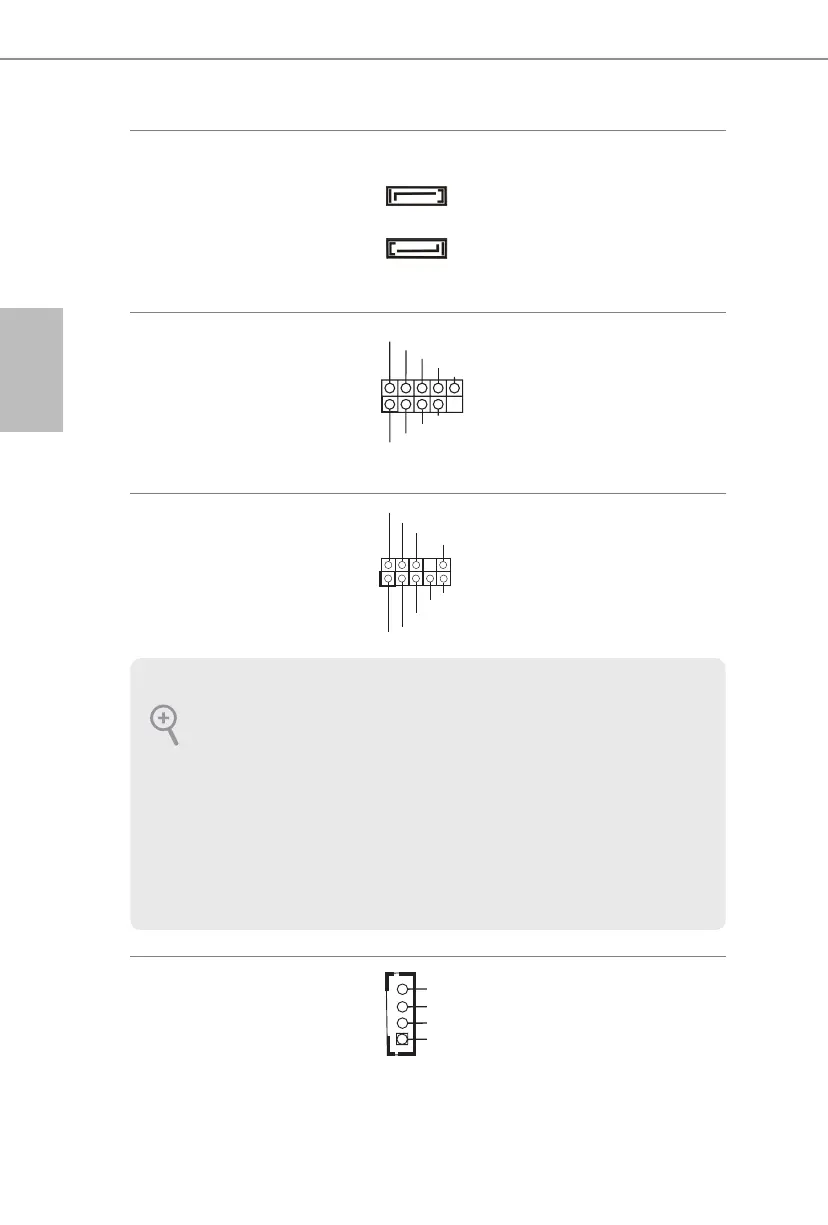

Serial ATA2 接頭
(SATA2_1：
請參閱第 1 頁，編號 8)
(SATA2_2:
請參閱第 1 頁，編號 10)
這兩組 SATA2 接頭皆
支援內部儲存裝置的
SATA 資料纜線，最
高可達 3.0 Gb/s 資料
傳輸率。
USB 2.0 排針
(9-pin USB4_5)
( 請參閱第 1
頁，編號 5)
除了 I/O 面板上的三
個 USB 2.0 連接埠外，
在本主機板上還有另
外一組排針。各 USB
2.0 排針皆可支援兩個
連接埠。
前面板音訊排針
(9-pin HD_AUDIO1)
( 請參閱第 1
頁，編號 14)
本排針適用於連接音
訊裝置至前面板音
訊。
3W 音訊 AMP 輸出
晶圓排針
(4-pin SPEAKER2)
( 請參閱第 1
頁， 編號
15)
請將機殼喇叭連接至
此排針。
1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必
須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。
2.
若
您使用 AC' 97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。您不需要在 AC' 97 音訊
面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。
SATA2_1
SATA2_2
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
U SB_PWR
1
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
Front_R-
Front_L-
1
