ASROCK Q1900B-ITX - Page 26

24
Deutsch

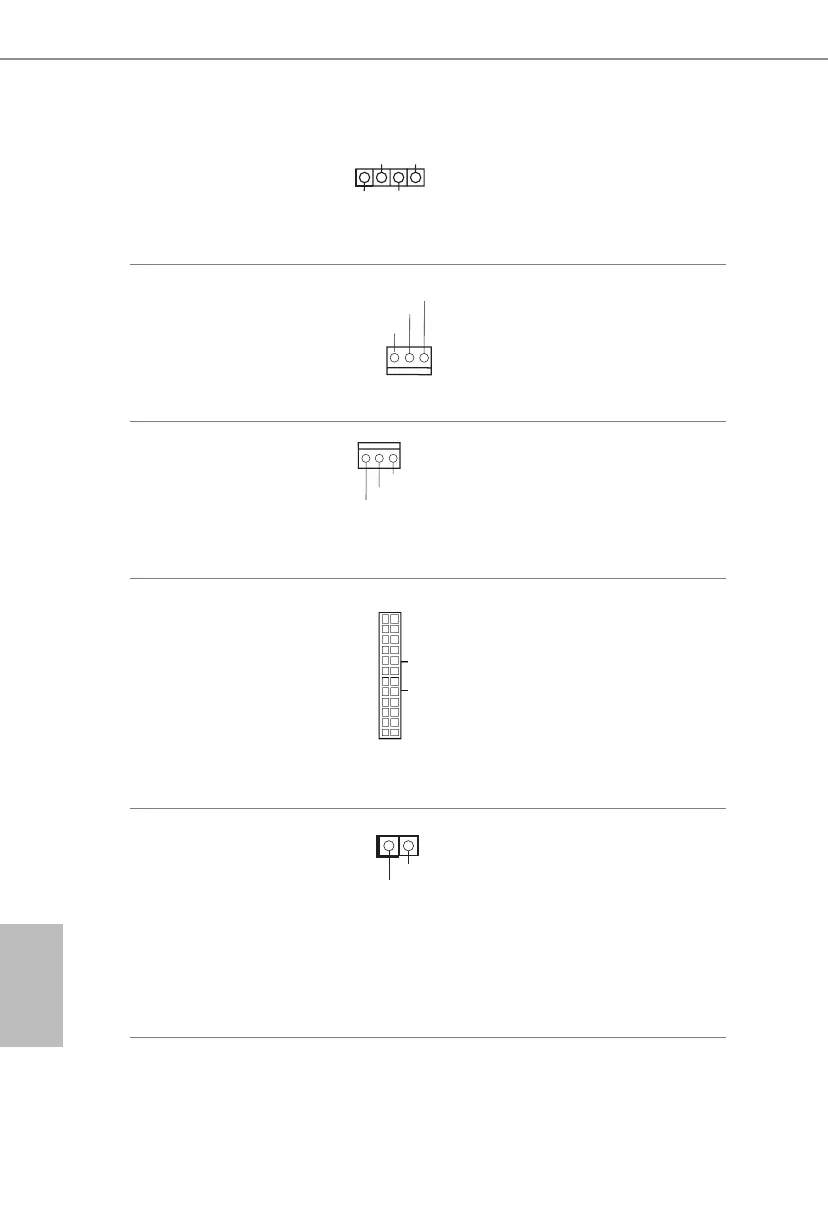

Gehäuselautsprecher-
Header
(4-pin SPEAKER1)
(siehe S.1 - No. 6)
Schließen Sie den
Gehäuselautsprecher an
diesen Header an.
Gehäuselüeranschluss
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 11)
Bitte verbinden Sie das
Lüerkabel mit dem
Lüeranschluss; der
schwarze Draht gehört
zum Erdungskontakt.
CPU-Lüeranschlüsse
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 2)
Verbinden Sie das CPU
-Lüerkabel mit diesem
Anschluss und passen Sie
den schwarzen Draht dem
Erdungssti an.
ATX-Netzanschluss
(24-polig, ATXPWR1)
(siehe S. 1, Nr. 4)
Dieses Motherboard
bietet einen 24-poligen
ATX-Netzanschluss.
Bitte schließen Sie es zur
Nutzung eines 20-poligen
ATX-Netzteils entlang
Kontakt 1 und Kontakt 13
an.
Gehäuseeingri-
Stileiste(2-polig, CI1)
(siehe S. 1, Nr. 12)
Dieses Motherboard
unterstützt die Gehäuse-
oen-Erkennung, die erkennt,
wenn die Gehäuseabdeckung
entfernt wurde. Diese
Funktion setzt ein Gehäuse mit
Gehäuseeingrierkennungsdesign
voraus.
GND
CHA_FAN_SPEED
FAN_VOLTAG
E
12
1
24
13
1
Signal
GND
GND
+12V
CPU_FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER
