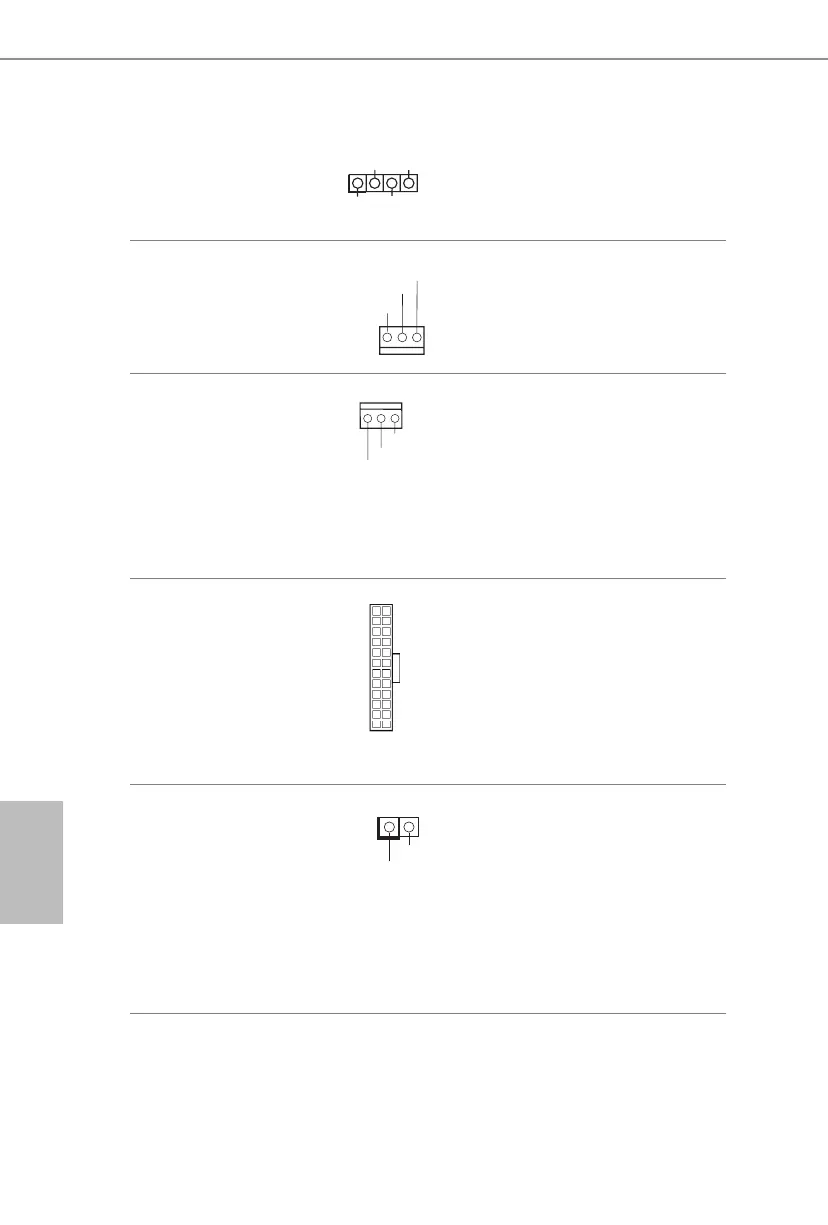

Collettore casse telaio
(4-pin SPEAKER1)
(vedi p.1 Nr. 6)
Collegare le casse del telaio
a questo collettore.
Connettore della ventola
dello chassis
(CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 11)
Collegare il cavo della
ventola al connettore della
ventola e far corrispondere
il lo nero al pin di terra.
Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è
dotata di un connettore
per la ventola della CPU
(Ventola silenziosa) a 4 pin.
Se si decide di collegare
una ventola della CPU a 3
pin, collegarla al pin 1-3.
Connettore di
alimentazione ATX
(ATXPWR1 a 24 pin)
(vedere pag. 1, n. 4)
Questa scheda madre è
dotata di un connettore
di alimentazione ATX
a 24 pin. Per utilizzare
un'alimentazione ATX a
20 pin, collegarla lungo il
pin1 e il pin 13.
Header di intrusione nello
chassis (CI1 a 2 pin)
(vedere pag. 1, n. 12)
Questa scheda madre supporta la
funzionalità di rilevamento CASE
OPEN che rileva se il coperchio
dello chassis è stato rimosso.
Questa funzione richiede uno
chassis con caratteristiche di
rilevamento di intrusione nello
chassis.
GND
CHA_FAN_SPEED
FAN_VOLTAG
E
12
1
24
13
1
Signal
GND
GND
+12V
CPU_FAN_SPEED
1
+5V
DUMMY
DUMMY
SPEAKER
