1.3 Bağlantı Teli Kurulumu

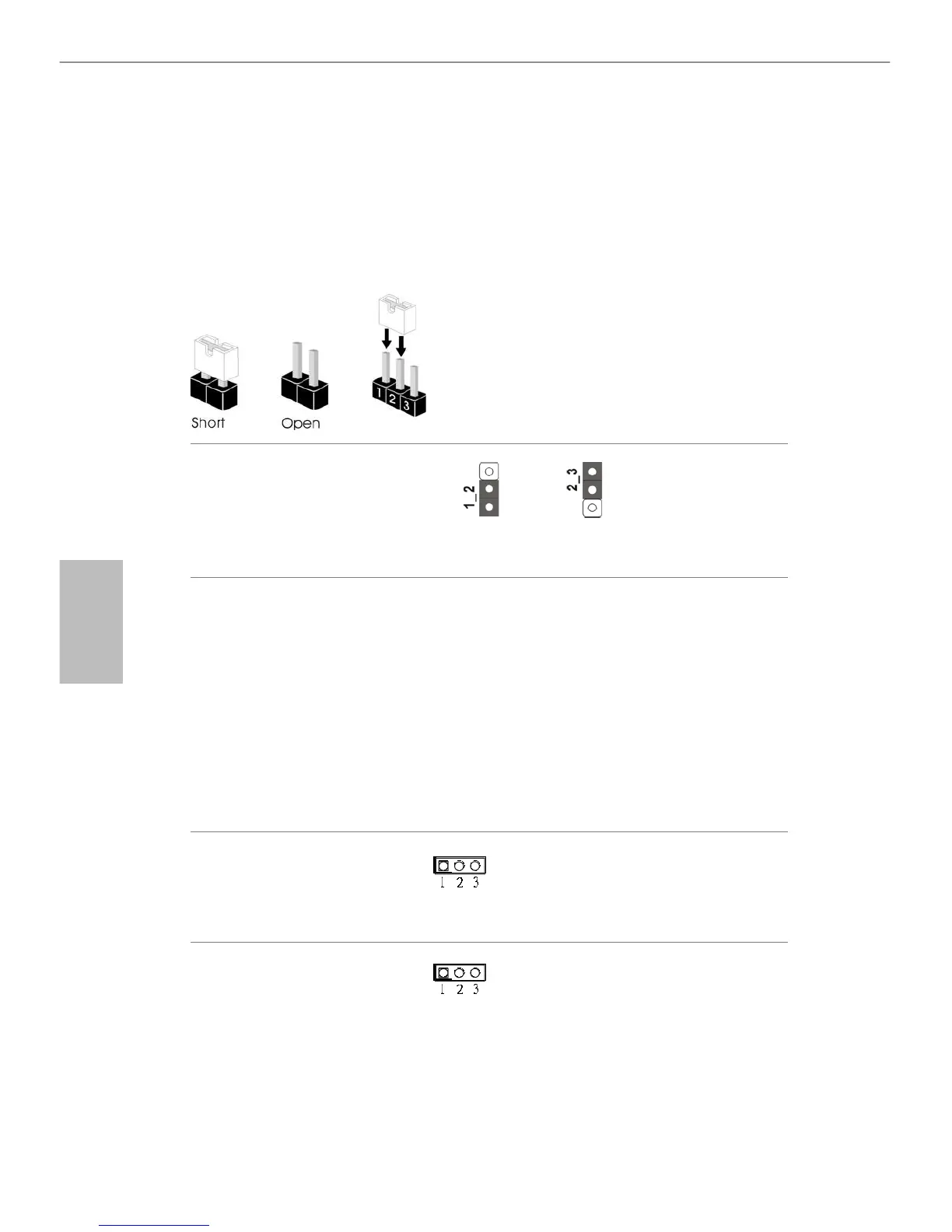

Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine
yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel
"Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı
teli kapağı bulunan 3-pin bağlantı telini göstermektedir.
CMOS'u Temizle Bağlantı
Teli
*(CLRCMOS1)
(bkz. sf.1, No. 20)
CLRCMOS1, CMOS verilerini temizlememizi sağlar. Sistem parametrelerini
temizlemek ve varsayılan kurulum ayarlarına sıfırlamak için, lütfen bilgisayarı
kapatın ve güç kablosunu güç beslemesinden çekin. 15 saniye bekledikten
sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kısaltmak için
bir bağlantı teli kullanın. Ancak, CMOS'u lütfen BIOS'u güncelledikten hemen
sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz
gerekirse, önce sistemi başlatın ve ardından CMOS temizleme işlemi öncesinde
yeniden kapatın. Lütfen, parola, tarih, saat ve varsayılan kullanıcı prolinin yalnızca
CMOS bataryası çıkarıldığında temizleneceğini unutmayın.
CMOS'u Temzle
Varsayılan
Arka Işık Güç Bağlantı Teli
(3 pimli BKT_PWR1)
(bkz. sf.1, No. 12)
1-2 : +12V
2-3 : +19V
Panel Gücü Bağlantı Teli
(3 pimli PNL_PWR1)
(bkz. sf.1, No. 14)
1-2 : +3V
2-3 : +5V
