154
繁體中文

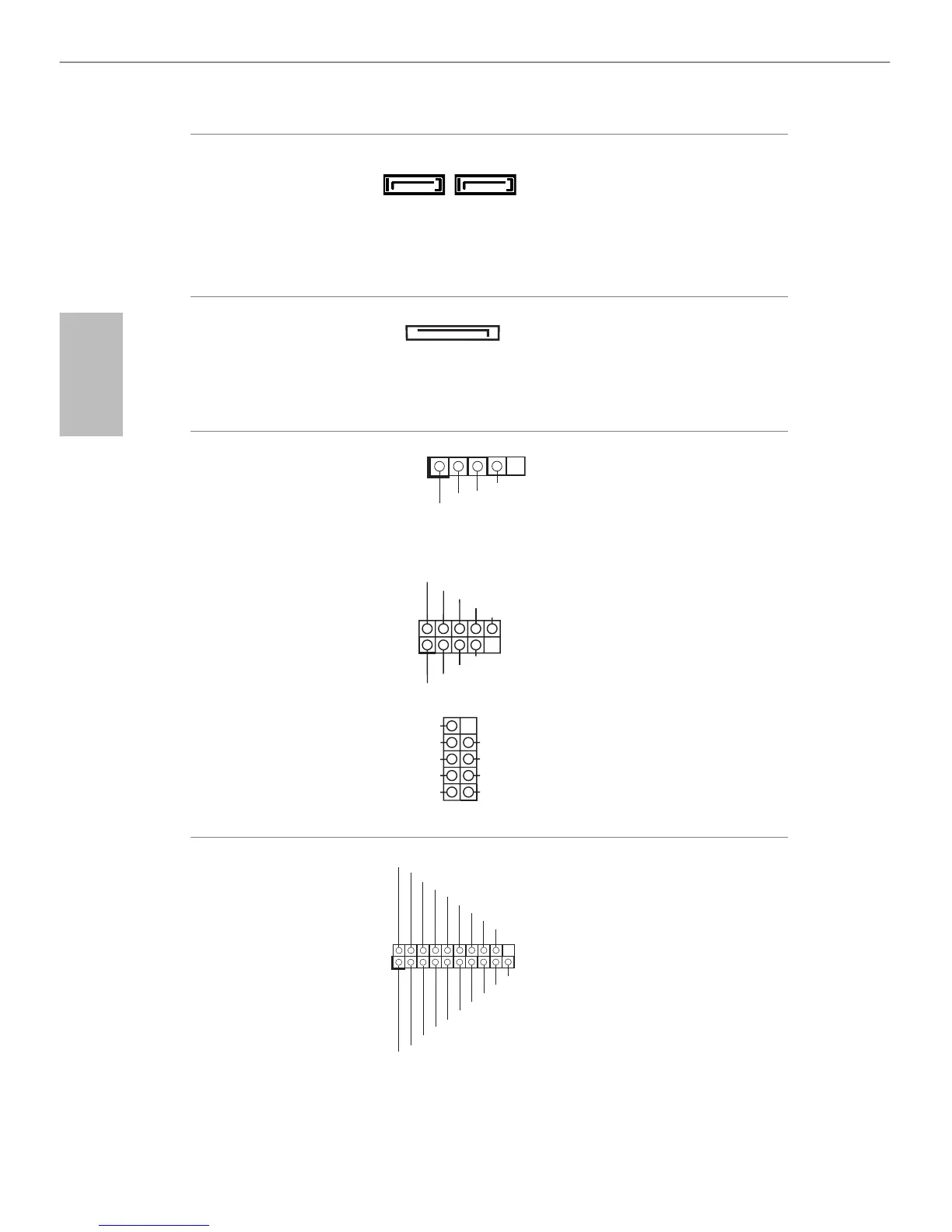

Serial ATA2 接頭
(SATA_1:
請參閱第 1 頁，編號 5）
(SATA_2:
請參閱第 1 頁，編號 2）
這兩組 SATA2 接頭皆支
援內部儲存裝置的 SATA
資料纜線，最高可達 3.0
Gb/s 資料傳輸率。
SATA 電源接頭
(SATA_POW1)
（請參閱第 1 頁，編號
1）
請連接 SATA 電源線。
USB 2.0 排針
(5-pin USB6)
（請參閱第 1 頁，編號
2）
(9-pin USB4_5)
（請參閱第 1 頁，編號
6）
(9-pin USB7_8)
（請參閱第 1 頁，編號
18）
除了 I/O 面板上的三個
USB 2.0 連接埠外，在本
主機板上還有另外三組
排針。 各 USB 2.0 排針
皆可支援兩個連接埠。
USB 3.0 標頭
(19-pin USB3_0_1)
（請參閱第 1 頁，編號
8）
除了 I/O 面板上的一個
USB 3.0 連接埠外，在本
主機板上還有另外一組
排針。 各 USB 3.0 排針
皆可支援兩個連接埠。
SATA_2 SATA_1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
