40
Français
Français

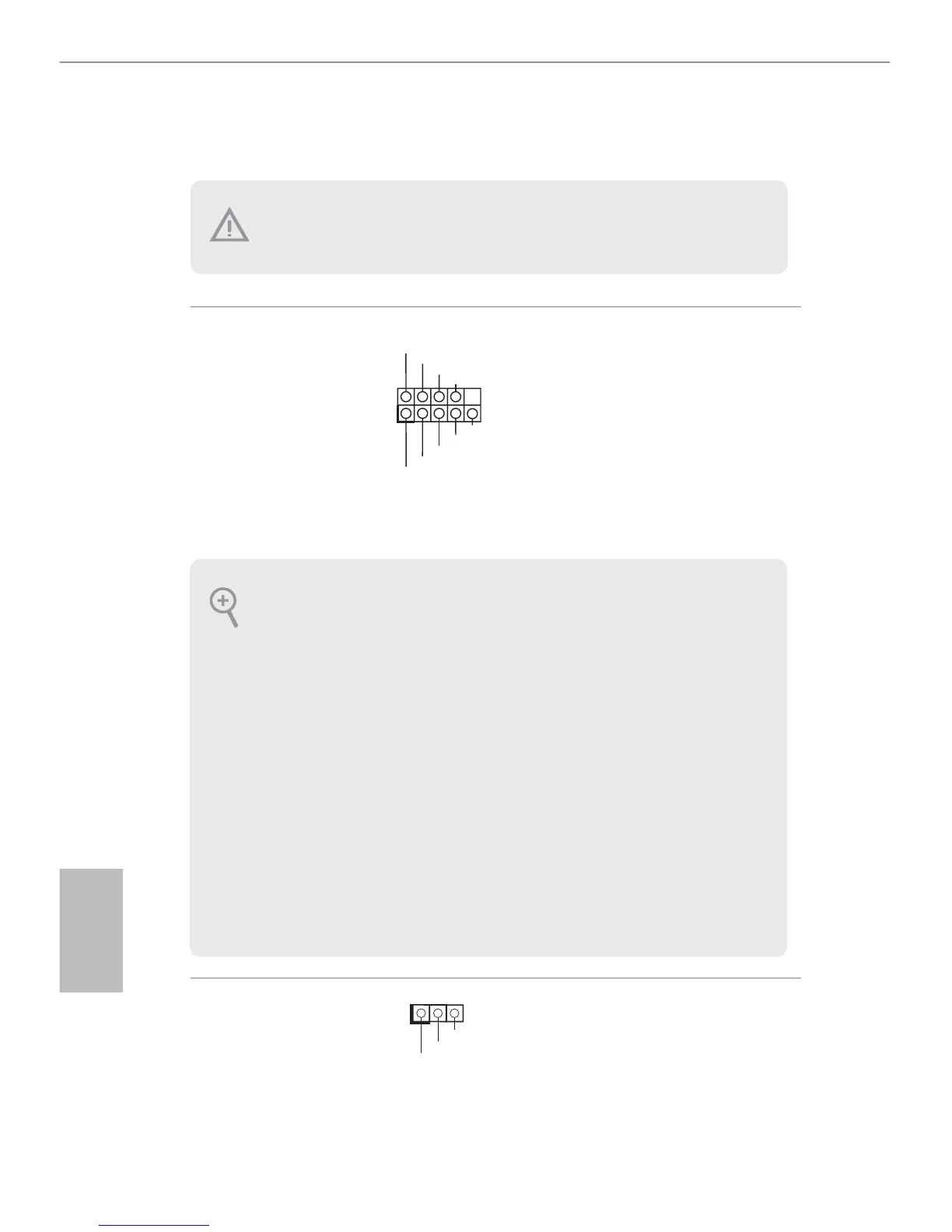

1.4 Embases et connecteurs de la carte mère
Embase du panneau sys-
tème
(PANNEAU1 à 9 broches)
(voir p.1, No. 13)
Branchez le bouton de mise
en marche, le bouton de
réinitialisation et le témoin
détat du système présents sur
le châssis sur cette embase en
respectant la conguration
des broches illustrée ci-
dessous. Repérez les broches
positive et négative avant de
brancher les câbles.
Embase LED
dalimentation
(PLED1 à 3 broches)
(voir p.1, No. 11)
Veuillez brancher le LED
dalimentation du châssis sur
cette embase
pour indiquer
létat dalimentation du sys-
tème.
GND
RESET#
PWRBTN#
PLED-
PLED+
GND
HDLED-
HDLED+
1
GND
PWRBTN (bouton d’alimentation):
pour brancher le bouton d’alimentation du panneau frontal du châssis. Vous pouvez congurer
la façon dont votre système doit sarrêter à laide du bouton de mise en marche.
RESET (bouton de réinitiélisation):
pour brancher le bouton de réinitialisation du panneau frontal du châssis. Appuyez sur le bou-
ton de réinitialisation pour redémarrer lordinateur en cas de plantage ou de dysfonctionnement
au démarrage.
PLED (LED d’alimentation du système) :
pour brancher le témoin détat de lalimentation du panneau frontal du châssis. Le LED est
allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode
veille S1/S3. Le LED est éteint lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED dactivité du disque dur du panneau frontal du châssis. Le LED
est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de panneau
frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation,
LED d’alimentation, LED dactivité du disque dur, haut-parleur etc. Lorsque vous reliez le
module du panneau frontal de votre châssis sur cette embase, veillez à parfaitement faire corres-
pondre les ls et les broches.
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS
de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur
ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
1
PLED+
PLED+
PLED-
