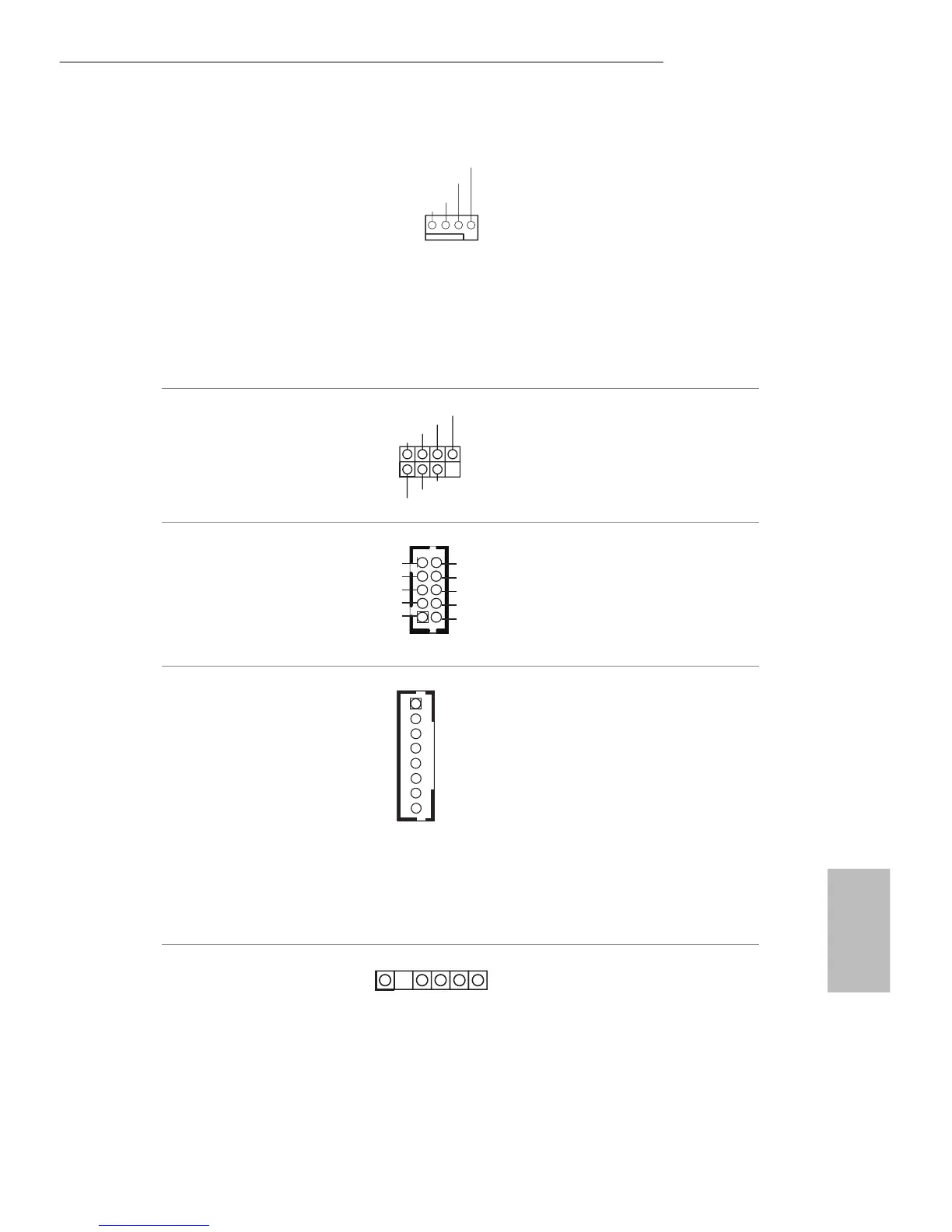

Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 4 broches)
(voir p.1, No. 7)
Cette carte mère est dotée
d’un connecteur pour
ventilateur de processeur
(Quiet Fan) à 4 broch-
es. Si vous envisagez de
connecter un ventilateur
de processeur à 3 broches,
veuillez le brancher sur la
Broche 1-3.
Infrarouge consommateur
Prise module
(CIR1 à 7 broches)
(voir p.1, No. 10)
Cette prise peut servir à brancher
le récepteur de la télécommande
Embase pour port série
(COM1 à 9 broches)
(voir p.1, No. 17)
Cette embase COM1 prend
en charge un module de
port série.
Contrôle du rétroéclairage
Prise
(BLT_VOL1 à 8 broches)
(voir p.1, No. 16)
1 : Activer rétroéclairage
2 : Contrôle rétroéclairage
3 : Alimentation
rétroéclairage
4 : Alimentation
rétroéclairage
5: GND
6: GND
7: Brightness_Up
8: Brightness_Down
Prise MIC numérique
(DMIC1 à 5 broches)
(voir p.1, No. 26)
1: +5V
2: Sans broche
3: SPDIF_OUT/DMIC_CLK
4: GND
5: DMIC_DATA
6: +3,3V
