58
Italiano
Italiano

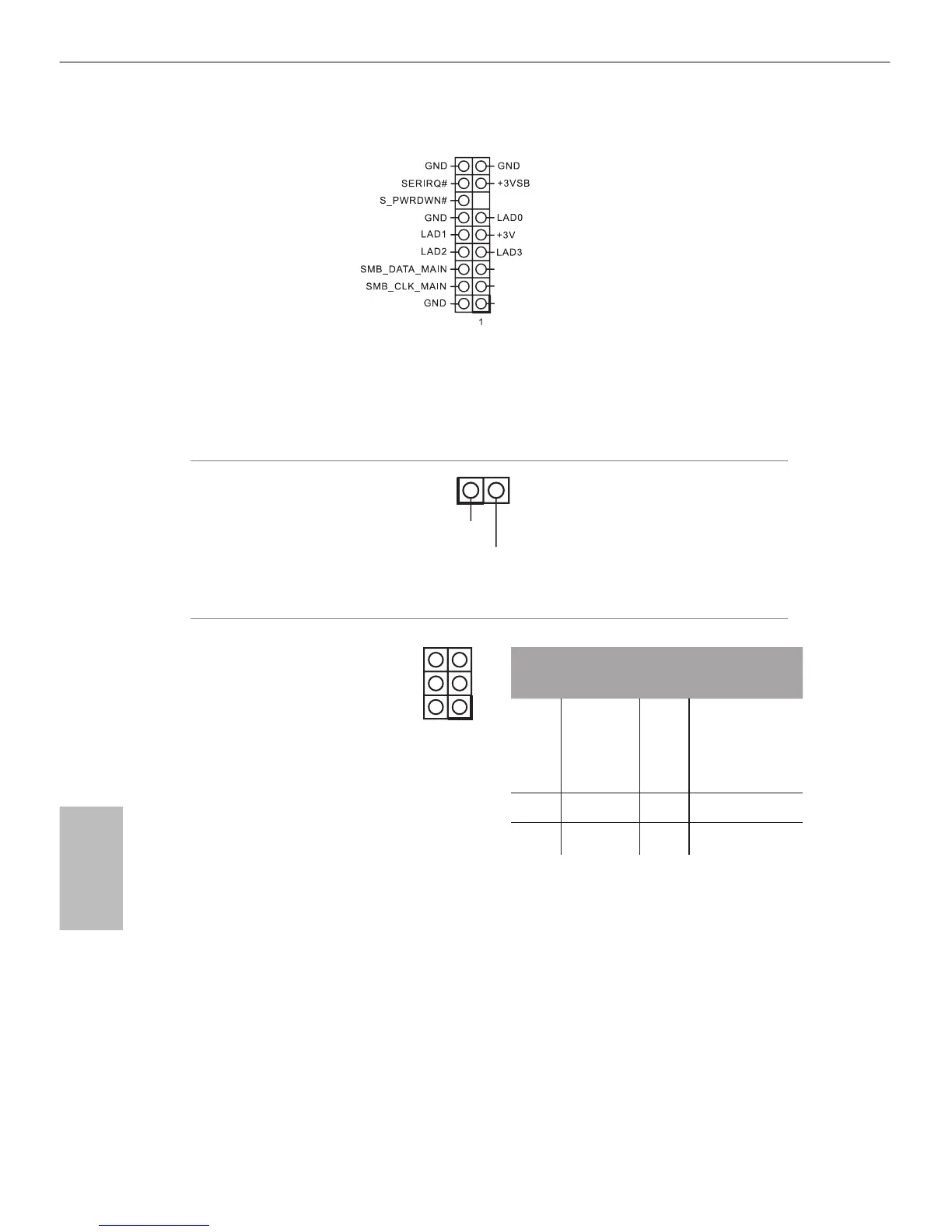

Header TPM
(TPMS1 a 17 pin)
(vedere pag. 1, n. 19)
Questo connettore
supporta il sistema Trusted
Platform Module (TPM),
che può archiviare in modo
sicuro chiavi, certicati
digitali, password e dati.
Un sistema TPM permette
anche di potenziare la
sicurezza della rete, di
proteggere identità digitali
e di garantire l'integrità
della piattaforma.
Header interruttore
monitor
(INTERRUTTORE1_
MONITOR a 2 pin)
(vedere pag. 1, n. 5)
Questo header è
utilizzabile per collegare un
interruttore che accenda/
spenga l'illuminazione del
display del pannello LVDS.
Pin header ingresso /
uscita digitale
(JGPIO1 a 10 pin)
(vedere pag. 1, n. 23)
PCIRST#
FRAME
PCICLK
PIN
Nome del
segnale
PIN
Nome del
segnale
6 GND 5
JGPIOPWR
(usa JGPIO_
PWR1 per
congurare)
4 GPIO4 3 GPIO3
2 GPIO2 1 GPIO1
1
PWRDN
GND
1
