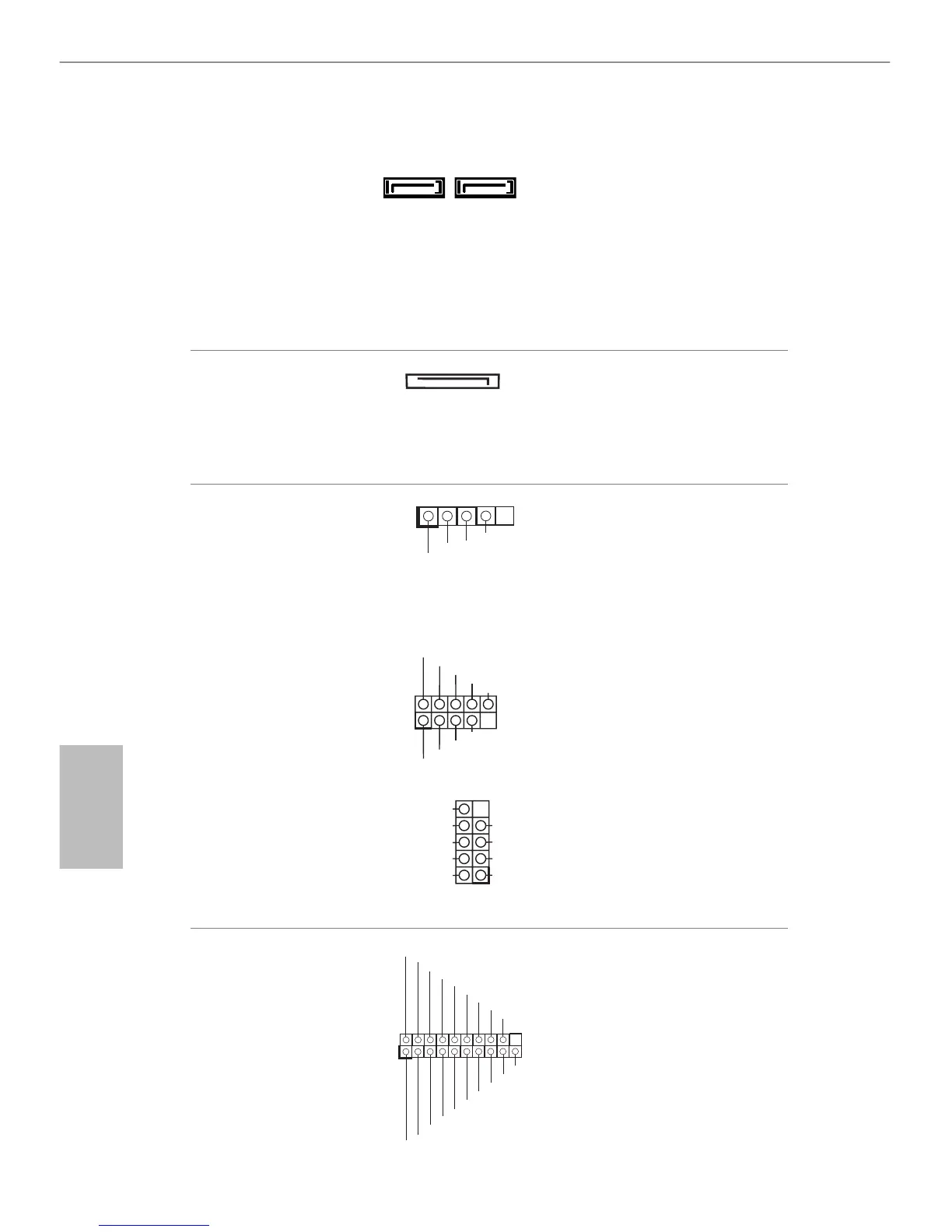

Conectores Serie ATA2
(SATA_1:
consulte la pág.1, N.º 4)
(SATA_2:
consulte la pág.1, N.º 3)
Estos dos conectores
SATA2 son compatibles
con cables de datos SATA
para dispositivos de
almacenamiento interno
con una velocidad de
transferencia de datos de
hasta 3,0 Gb/s.
Conector de alimetación
SATA
(SATA_POW1)
(consulte la pág.1, N.º 1)
Conecte el cable de
alimentación SATA.
Cabezales USB 2.0
(USB6 de 5 pines)
(consulte la pág.1, N.º 2)
(USB4_5 de 9 pines)
(consulte la pág.1, N.º 6)
(USB7_8 de 9 pines)
(consulte la pág.1, N.º 18)
Además de tres puertos
USB 2.0 predeterminados
en el panel de E/S, hay
tres bases de conexiones
USB 2.0 en esta placa base.
Cada una de estas bases
de conexiones admite dos
puertos USB 2.0.
Cabezal USB 3.0
(USB3_0_1 de 19 pines)
(consulte la pág.1, N.º 8)
Además de cuatro puertos
USB 3.0 en el panel I/O,
esta placa base contiene un
cabezal. Cada cabezal USB
3.0 admite dos puertos.
