Jumper de alimentação de
retroiluminação
(3 pinos BKT_PWR1)
(consultar p.1, N.º 12)
1-2 : +12V
2-3 : +19V
Jumper de alimentação do
painel
(3 pinos PNL_PWR1)
(consultar p.1, N.º 14)
1-2 : +3V
2-3 : +5V
1.3 Conguração dos jumpers

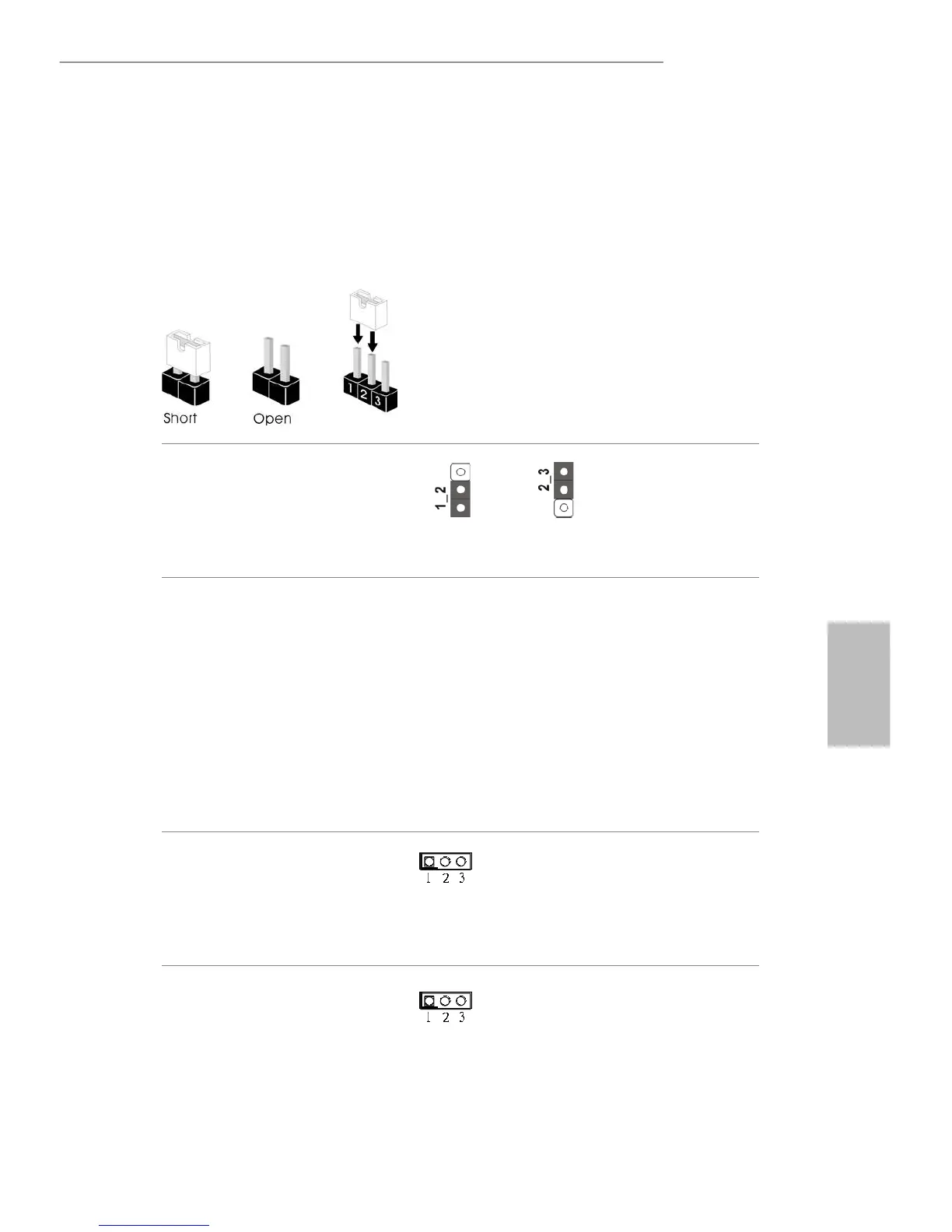

A imagem abaixo ilustra como os jumpers são congurados. Quando a tampa do
jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de
jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos
pino1 e pino2 estão "Curtos" quando a tampa do jumper é colocada nestes 2 pinos.
Jumper para limpar o
CMOS
(CLRCMOS1)
(consultar p.1, N.º 20)
CLRCMOS1 permite-lhe limpar os dados no CMOS. Para limpar e repor os
parâmetros do sistema para os valores predenidos, encerre o computador e desligue
a cha da tomada. Depois de aguardar 15 segundos, utilize uma tampa de jumper
para ligar o pino2 e o pino3 no CLRCMOS1 durante 5 segundos. No entanto, não
limpe o CMOS logo após ter efectuado a actualização da BIOS. Se precisar de limpar
o CMOS logo após ter terminado uma actualização da BIOS, deverá primeiro iniciar
o sistema e voltar a encerrá-lo antes de efectuar a acção de limpeza do CMOS. Tenha
em atenção que a palavra-passe, data, hora e perl predenido de utilizador apenas
serão limpos se a pilha do CMOS for retirada.
Limpar CMOS
Predenição
