92
Português

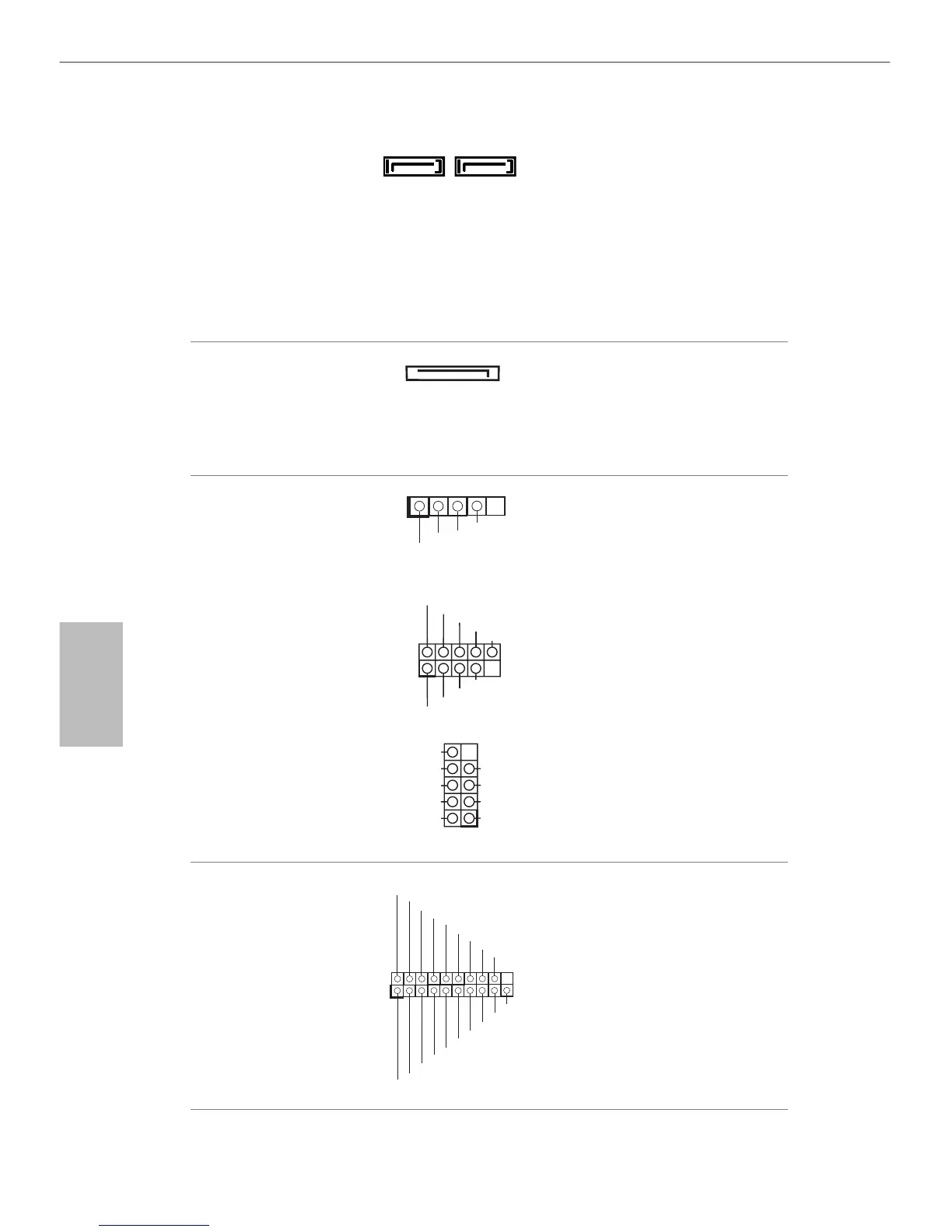

Conectores ATA2 de série
(SATA_1:
consultar p.1, N.º 4)
(SATA_2:
consultar p.1, N.º 3)
Estes dois conectores
SATA2 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 3,0 Gb/s.
Conector de alimentação
SATA
(SATA_POW1)
(consultar p.1, N.º 1)
Ligue um cabo de
alimentação SATA.
Terminais USB 2,0
(USB6 de 5 pinos)
(consultar p.1, N.º 2)
(USB4_5 de 9 pinos)
(consultar p.1, N.º 6)
(USB7_8 de 9 pinos)
(consultar p.1, N.º 18)
Para além das três portas
USB 2.0 no painel de
E/S, existe dois terminal
nesta placa principal. Cada
terminal USB 2.0 é capaz
de suportar três portas.
Suporte USB 3.0
(USB3_0_1 de 19 pinos)
(ver p.1, N.º 8)
Além das um portas USB
3.0 no painel de E/S, existe
um suporte nesta placa
principal. Cada suporte
USB 3.0 pode suportar
duas portas.
SATA_2 SATA_1
1
ID
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
Vbus
IntA_P_D+
IntA_P_D-
GND
IntA_P_SSTX+
IntA_P_SSTX-
GND
IntA_P_SSRX+
IntA_P_SSRX-
Vbus
IntA_P_SSRX-
DUMMY
GNDGND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
USB_PWR
P-
P+
GND
