ASROCK Q1900TM-ITX Quick Start Guide

96
Português

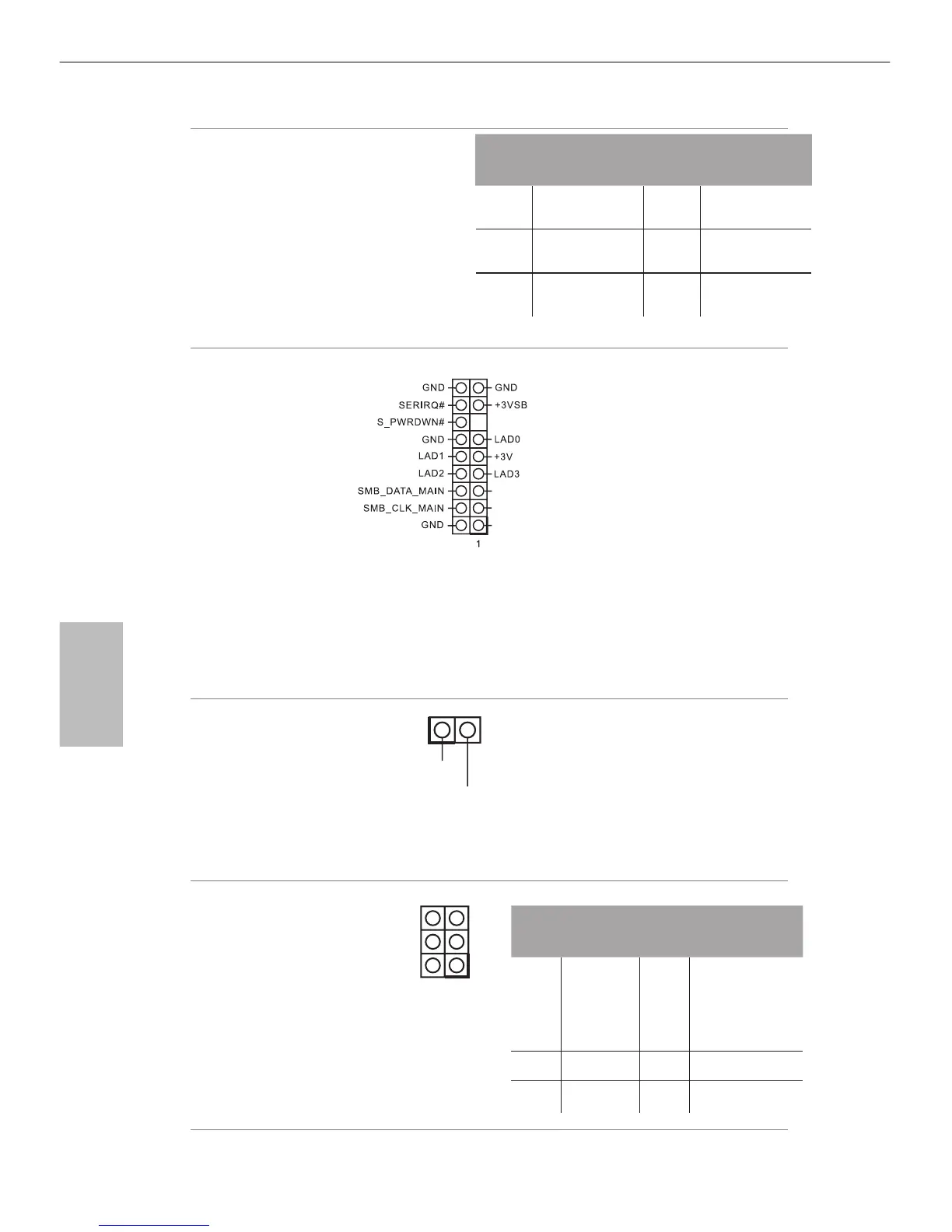

Suporte TPM
(TPMS1 de 17 pinos)
(ver p.1, N.º 19)
Este conector suporta
um sistema com Módulo
de Plataforma Conável
(TPM), que pode
armazenar com segurança
chaves, certicados
digitais, senhas e dados.
Um sistema TPM
também ajuda a melhorar
a segurança de rede, a
proteger identidades
digitais e a garantir a
integridade da plataforma.
Suporte Interruptor do
Monitor
(2-pin MONITOR_
SWITCH1)
(veja p.1, Nº 5)
Este suporte pode ser
usado para conectar um
interruptor que liga/
desliga a luz de fundo de
visualização do painel
LVDS.
Suporte Pino de Entrada/
Saída Digital
(JGPIO1 10-pin )
(veja p.1, Nº 23)
PINO
Nome do
sinal
PINO
Nome do
sinal
18
LCD_VCC
(3,3V/5V/12V)
38
BKLT_PWR
(12V/19V)
19
LCD_VCC
(3,3V/5V/12V)
39 NC
20
LCD_VCC
(3,3V/5V/12V)
40 DADOS_EDID
PCIRST#
FRAME
PCICLK
PINO
Nome do
sinal
PINO Nome do sinal
6 GND 5
JGPIOPWR
(use JGPIO_
PWR1 para
congurar)
4 GPIO4 3 GPIO3
2 GPIO2 1 GPIO1
1
PWRDN
GND
1
