QC5000-ITX/WiFi
QC5000-ITX

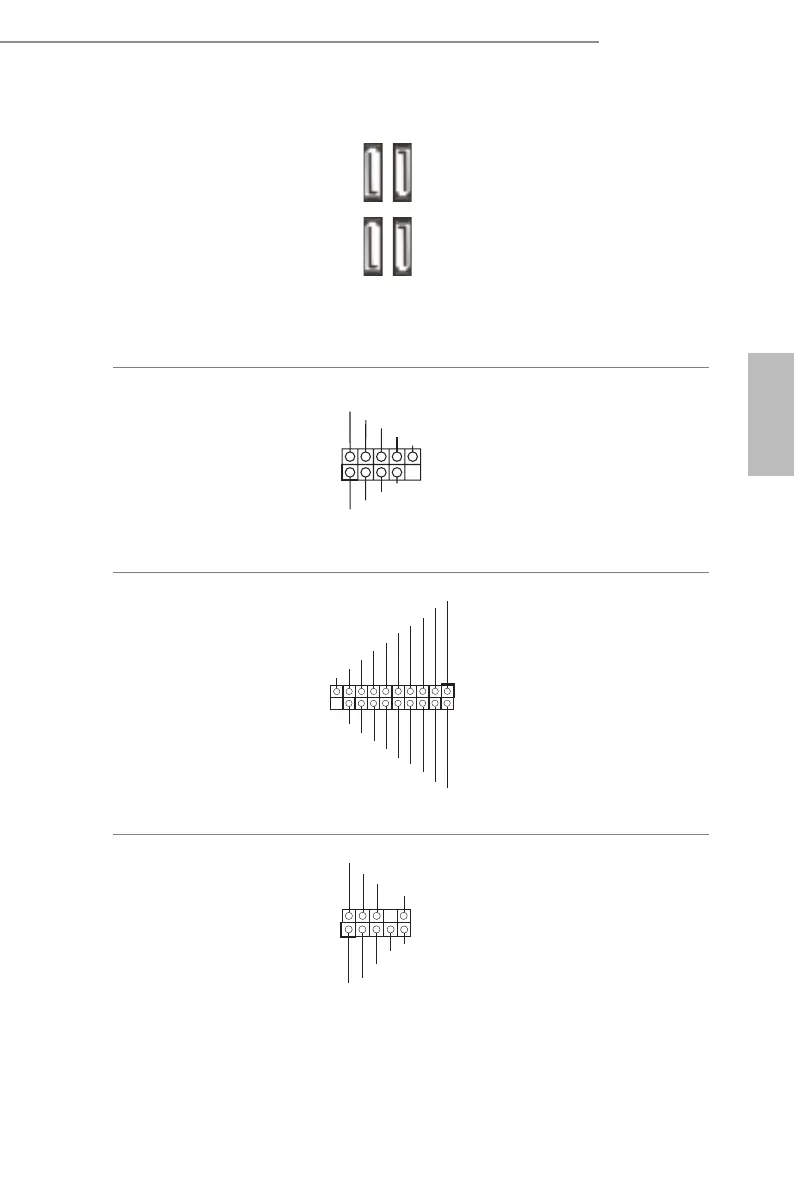

SATA3 接口
(SATA3_1:
见第 1 页， 第 8 个）
(SATA3_2:
见第 1 页， 第 9 个）
(SATA3_A0:
见第 1 页， 第 11 个）
(SATA3_A1:
见第 1 页， 第 10 个）
这四个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
USB 2.0 接脚
(9 针 USB2_3)
（见第 1 页，第 16 个）
(9 针 USB4_5)
（见第 1 页，第 15 个）
除 I/O 面板上的两个
USB 2.0 端口外，此主板
上还有两个接脚。每个
USB 2.0 接脚可以支持两
个端口。
USB 3.0 接脚
(19 针 USB3_2_3)
（见第 1 页，第 1 个）
除 I/O 面板上的四个
USB 3.0 端口外，此主板
上还有一个接脚。每个
USB 3.0 接脚可以支持两
个端口。
前面板音频接脚
(9 针 HD_AUDIO1)
（见第 1 页，第 18 个）
此接脚用于将音频设备
连接到前音频面板。
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
SATA3_A0 SATA3_1
SATA3_A1 SATA3_2
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
In tA_P _SSRX -
Vb us
In tA_P _ SSRX -
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
