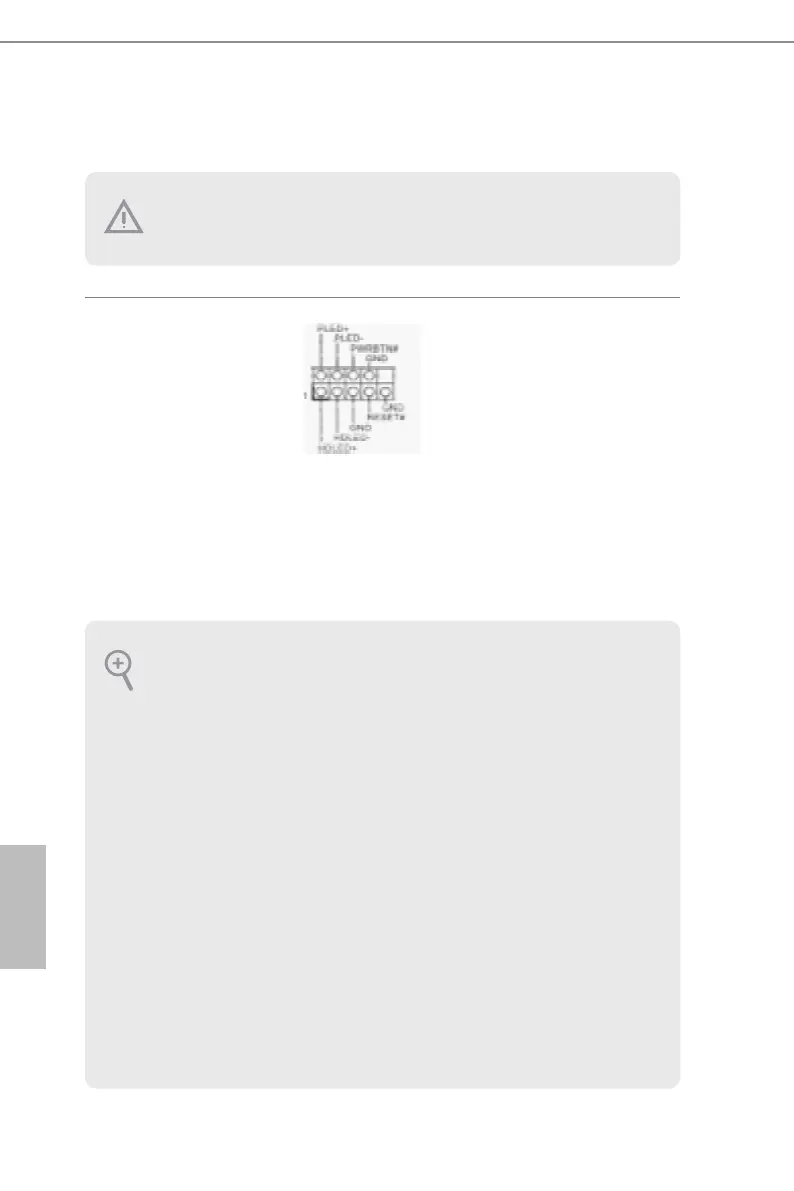

1.4 Embases et connecteurs de la carte mère
Embase du panneau
système
(PANNEAU1 à 9 broches)
(voir p.1, No. 7)
Branchez le bouton
de mise en marche, le
bouton de réinitialisation
et le témoin d’état du
système présents sur
le châssis sur cette
embase en respectant la
conguration des broches
illustrée ci-dessous.
Repérez les broches
positive et négative avant
de brancher les câbles.
PWRBTN (Bouton de mise en marche) :
pour brancher le bouton de mise en marche au panneau frontal du châssis. Vous
pouvez congurer la façon dont votre système doit s’arrêter à l’aide du bouton de mise
en marche.
RESET (Bouton de réinitialisation) :
pour brancher le bouton de réinitialisation au panneau frontal du châssis. Appuyez
sur le bouton de réinitialisation pour redémarrer l’ordinateur en cas de plantage ou de
dysfonctionnement au démarrage.
PLED (LED d’alimentation du système) :
pour brancher le témoin d’état de l’alimentation au panneau frontal du châssis. Le
LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se
trouve en mode veille S3. Le LED est éteint lorsque le système se trouve en mode veille
S4 ou hors tension (S5).
HDLED (LED d’activité du disque dur) :
pour brancher le témoin LED d’activité du disque dur au panneau frontal du châssis.
Le LED est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du châssis. Un module de
panneau frontal est principalement composé d'un bouton de mise en marche, bouton
de réinitialisation, LED d’alimentation, LED d’activité du disque dur, haut-parleur
etc. Lorsque vous reliez le module du panneau frontal de votre châssis sur cette em-
base, veillez à parfaitement faire correspondre les ls et les broches.
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne
placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un
capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement
votre carte mère.
