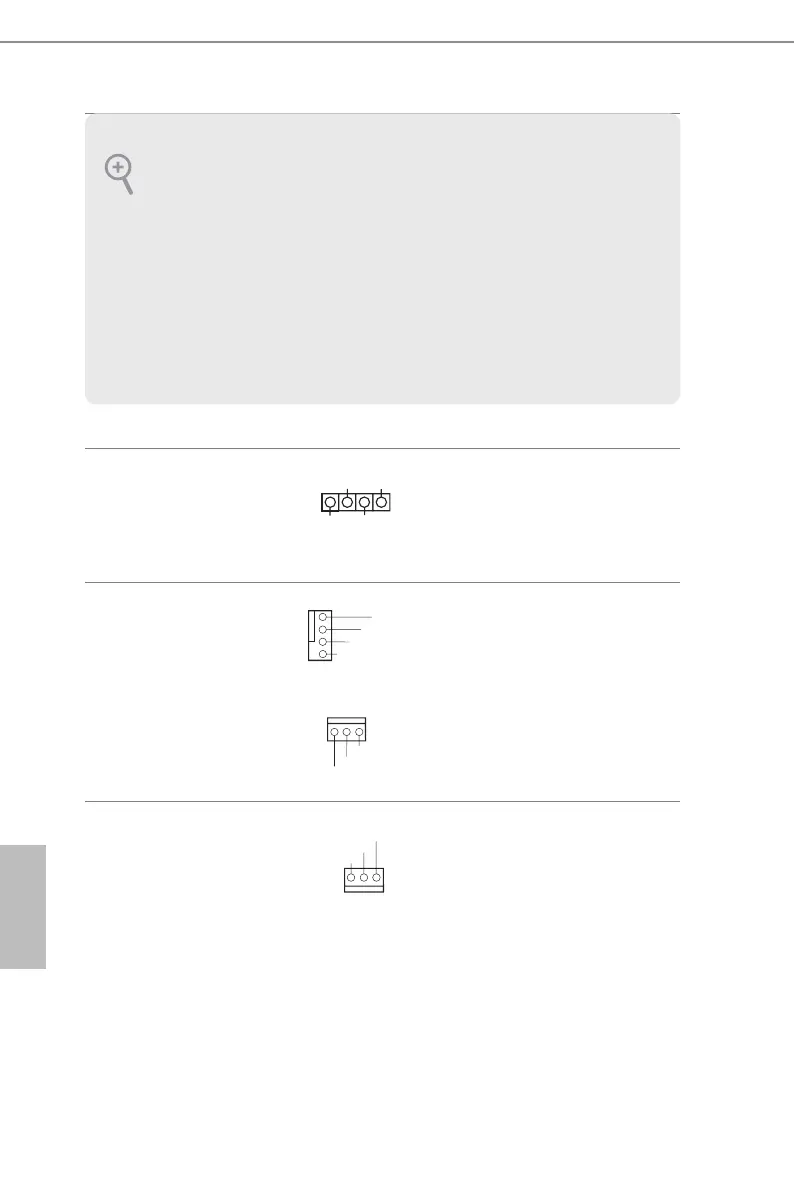

Embase du haut-parleur
du châssis
(SPEAKER1 à 4 broches)
(voir p.1, No. 12)
Veuillez brancher le haut-
parleur du châssis sur
cette embase.
Connecteurs du
ventilateur du châssis
(CHA_FAN1 à 4 broches)
(voir p.1, No. 4)
(CHA_FAN2 à 3 broches)
(voir p.1, No. 6)
Veuillez brancher les
câbles du ventilateur
sur les connecteurs du
ventilateur, puis reliez le
l noir à la broche de mise
à terre.
Connecteurs du
ventilateur du processeur
(CPU_FAN1 à 3 broches)
(voir p.1, No. 13)
Veuillez brancher les
câbles du ventilateur
sur les connecteurs du
ventilateur, puis reliez le
l noir à la broche de mise
à terre.
1. L’audio haute dénition prend en charge la technologie Jack Sensing (détection
de la che), mais le panneau grillagé du châssis doit être compatible avec la HDA
pour fonctionner correctement. Veuillez suivre les instructions gurant dans notre
manuel et dans le manuel du châssis pour installer votre système.
2. Si vous utilisez un panneau audio AC’97, veuillez le brancher sur l’embase audio du
panneau frontal en procédant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il
est inutile de les brancher avec le panneau audio AC’97.
E. Pour activer le micro frontal, sélectionnez l’onglet « FrontMic » du panneau de
contrôle Realtek et réglez le paramètre « Volume d’enregistrement ».
1
+5V
DUMMY
DUMMY
SPEAKER
FAN_SPE ED
FAN_SPE ED_CO NTRO L
+12V
GND
4
3
2
1
