ASROCK QC5000-ITXQC5000-ITX/PH Manual

48
Italiano

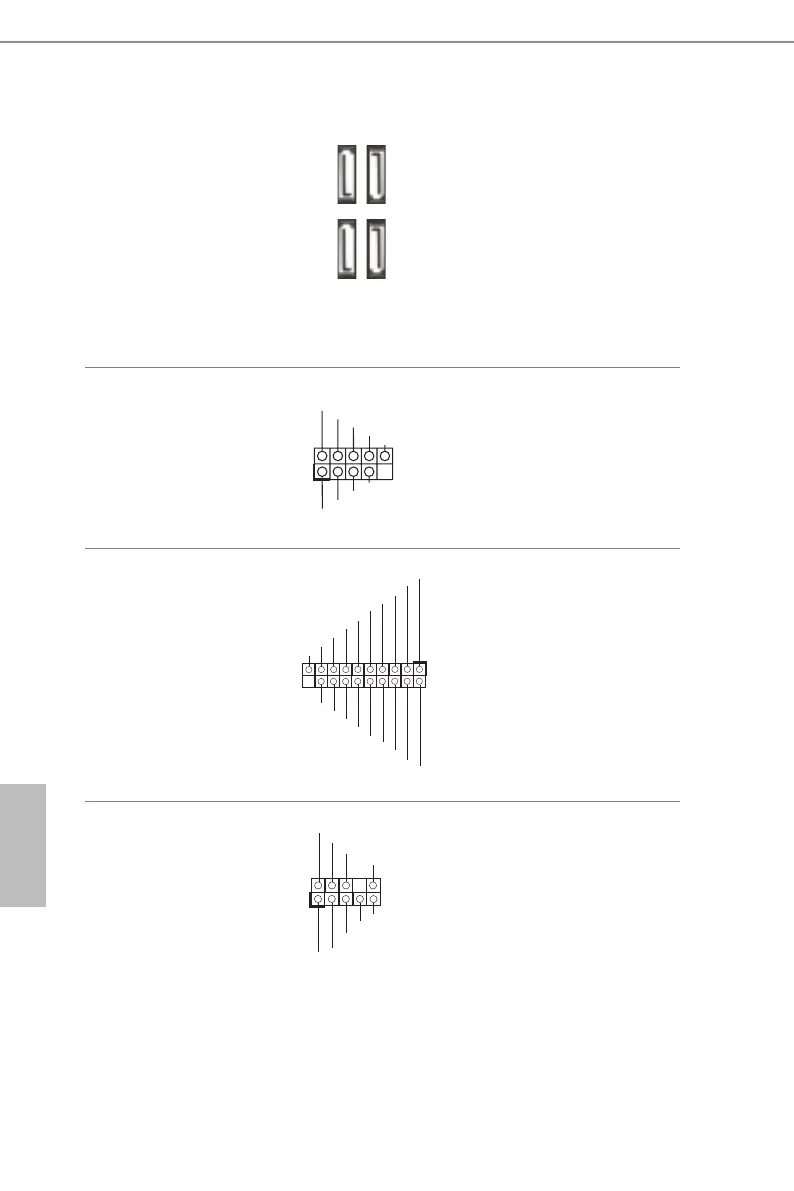

Connettori Serial ATA3
(SATA3_1:
vedere pag.1, n. 8)
(SATA3_2:
vedere pag. 1, n. 9)
(SATA3_A0:
vedere pag. 1, n. 11)
(SATA3_A1:
vedere pag. 1, n. 10)
Questi quattro connettori
SATA3 supportano cavi
dati SATA per dispositivi
di archiviazione interna,
con una velocità di
trasferimento dati no a
6,0 Gb/s.
Header USB 2.0
(USB2_3 a 9 pin)
(vedere pag. 1, n. 16)
(USB4_5 a 9 pin)
(vedere pag. 1, n. 15)
Oltre alle due porte USB
2.0 sul pannello I/O, su
questa scheda madre vi
sono due header. Ciascun
header USB 2.0 può
supportare due porte.
Header USB 3.0
(USB3_2_3 a 19 pin)
(vedere pag. 1, n. 1)
Oltre alle quattro porte
USB 3.0 sul pannello I/O,
su questa scheda madre
vi è un header. Ciascun
header USB 3.0 può
supportare due porte.
Header audio pannello
anteriore
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 18)
Questo header serve a
collegare i dispositivi
audio al pannello audio
anteriore.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
In tA_P _SSRX -
Vb us
In tA_P _ SSRX -
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_A0 SATA3_1
SATA3_A1 SATA3_2
