75
Português
QC5000-ITX/WiFi
QC5000-ITX

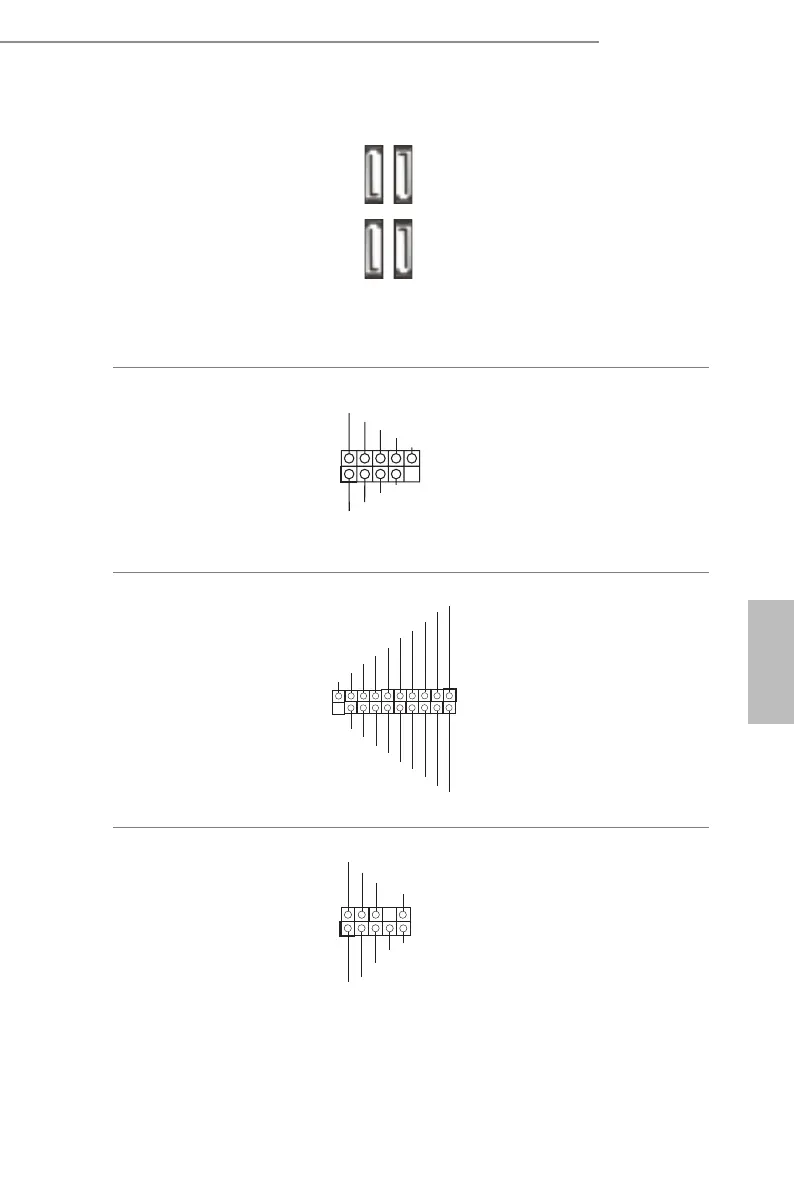

Conectores ATA3 de série
(SATA3_1:
consultar p.1, N.º 8)
(SATA3_2:
consultar p.1, N.º 9)
(SATA3_A0:
consultar p.1, N.º 11)
(SATA3_A1:
consultar p.1, N.º 10)
Estes quatro conectores
SATA3 suportam
cabos de dados SATA
para dispositivos de
armazenamento interno
com uma velocidade de
transferência de dados de
até 6,0 Gb/s.
Terminais USB 2.0
(USB2_3 de 9 pinos)
(consultar p.1, N.º 16)
(USB4_5 de 9 pinos)
(consultar p.1, N.º 15)
Para além das duas portas
USB 2.0 no painel de E/
S, existem dois terminais
nesta placa principal.
Cada terminal USB 2.0
é capaz de suportar duas
portas.
Terminal USB 3.0
(USB3_2_3 de 19 pinos)
(consultar p.1, N.º 1)
Para além das quatro
portas USB 3.0 no painel
de E/S, existe um terminal
nesta placa principal.
Cada terminal USB 3.0 é
capaz de suportar duas
portas.
Terminal de áudio do
painel frontal
(HD_AUDIO1 de 9 pinos)
(consultar p.1, N.º 18)
Este terminal destina-se
à ligação de dispositivos
áudio ao painel de áudio
frontal.
DUMMY
GND
GND
P+
P-
USB_PWR
P+
P-
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SSTX +
In tA_P _SSTX -
GN D
In tA_P _SSRX +
In tA_P _SSRX -
Vb us
In tA_P _ SSRX -
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_A0 SATA3_1
SATA3_A1 SATA3_2
