QC5000-ITX/WiFi
QC5000-ITX

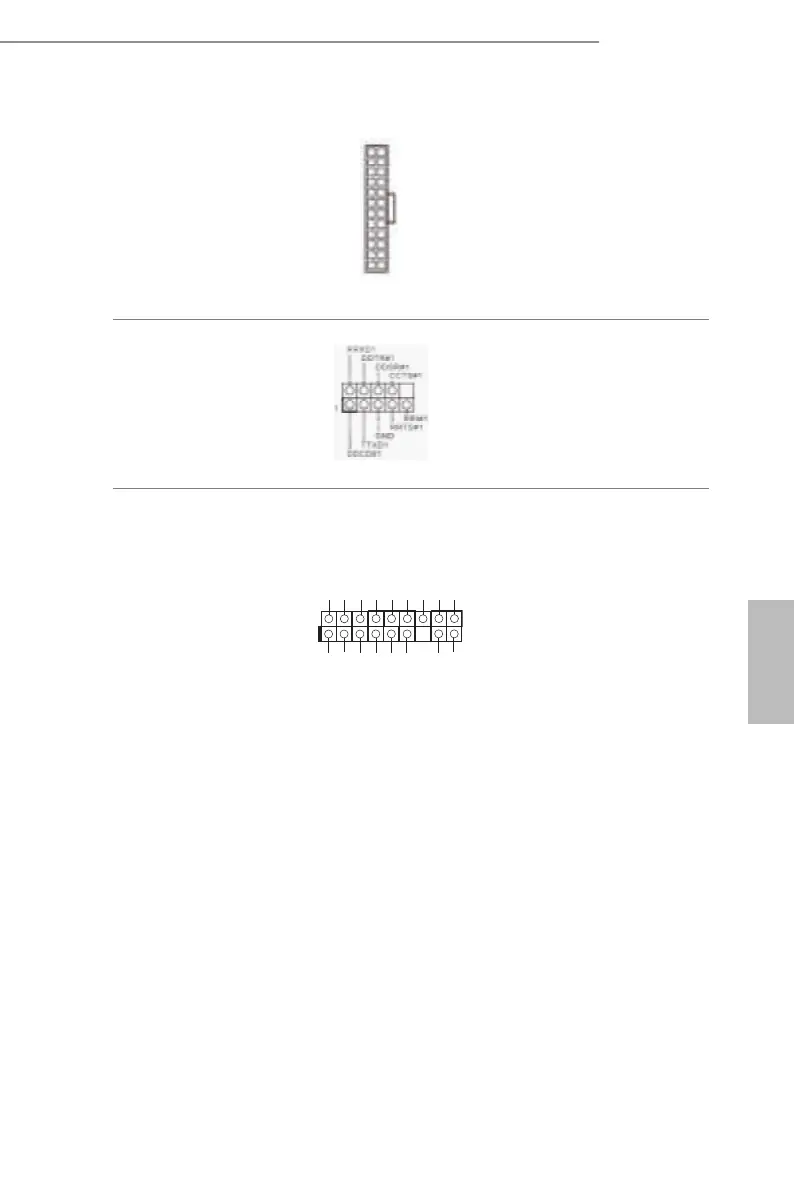

Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(consultar p.1, N.º 5)
Esta placa principal
inclui um conector de
alimentação ATX de 24
pinos. Para utilizar uma
fonte de alimentação ATX
de 20 pinos, introduza-a
no Pino 1 o Pino 13.
Terminal de porta de série
(COM1 de 9 pinos)
(consultar p.1, N.º 14)
Este terminal COM1
suporta um módulo de
porta de série.
Terminal TPM
(TPMS1 de 17 pinos)
(consultar p.1, N.º 17)
Este conector suporta
um sistema com Módulo
de Plataforma Conável
(TPM), que pode
armazenar com segurança
chaves, certicados
digitais, palavras-passe e
dados. Um sistema TPM
também ajuda a melhorar
a segurança de rede, a
proteger identidades
digitais e a garantir a
integridade da plataforma.
12
1
24
13
1
GND SMB _DATA_MAIN
LAD2
LAD1
GND
S_PWR D W N #
SERI R Q #
GND
PCICLK
PCIRST#
LAD3
+3V
LAD0
+3VSB
GND
FRAM
E
SMB _CLK_MAIN
