98
Português

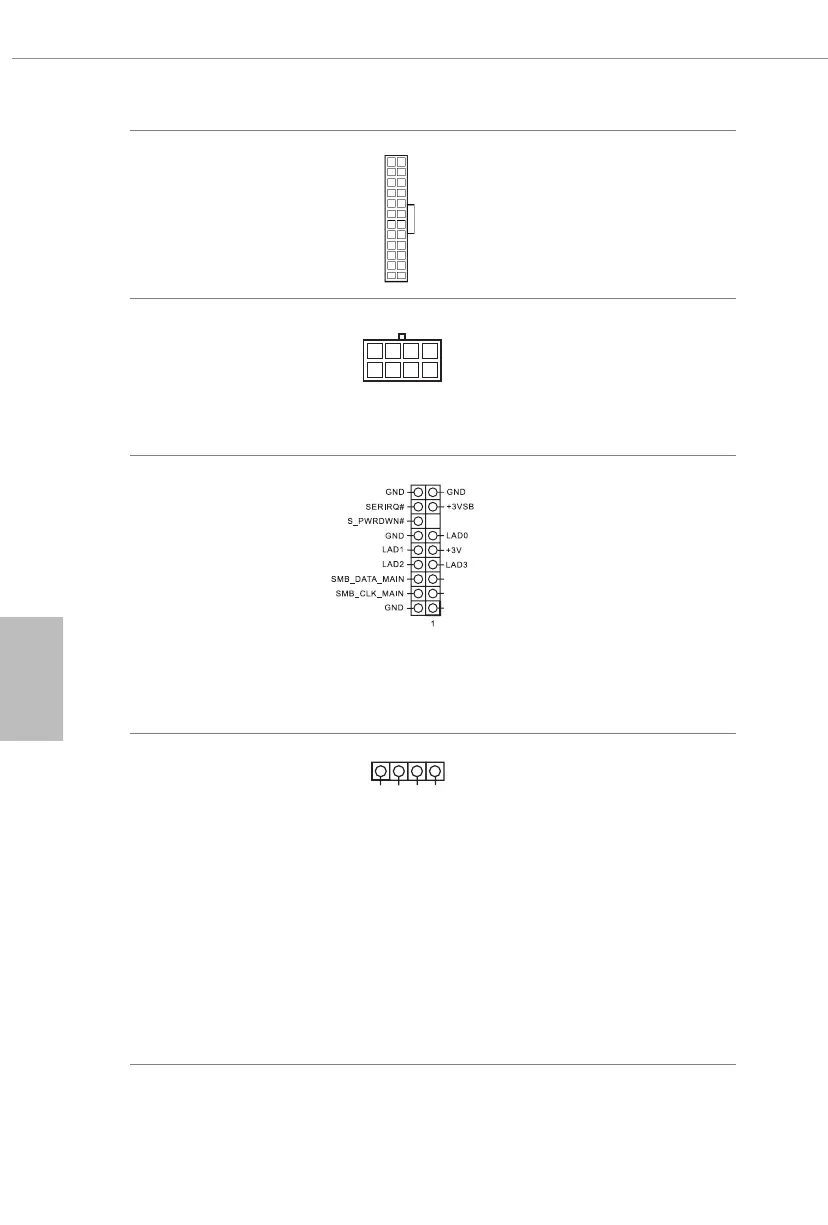

Conector de alimentação
ATX
(ATXPWR1 de 24 pinos)
(ver p.1, N.º 11)
Esta placa-mãe inclui um
conector de alimentação ATX de
24 pinos. Para utilizar uma fonte
de alimentação ATX de 20 pinos,
introduza-a no Pino 1 e Pino 13.
Conector de alimentação
de 12V ATX
(ATX12V1 de 8 pinos)
(ver p.1, N.º 6)
Esta placa-mãe inclui um conec-
tor de alimentação de 12V ATX
de 8 pinos. Para utilizar uma fonte
de alimentação ATX de 4 pinos,
introduza-a no Pino 1 e Pino 5.
Suporte TPM
(TPMS1 de 17 pinos)
(ver p.1, N.º 16)
Este conector suporta um sistema
com Módulo de Plataforma
Conável (TPM), que pode
armazenar com segurança chaves,
certicados digitais, senhas e
dados. Um sistema TPM também
ajuda a melhorar a segurança
de rede, a proteger identidades
digitais e a garantir a integridade
da plataforma.
Cabeçote de LED RGB
(RGB_LED1 de 4 pinos)
(ver p.1, N.º 4)
Este Cabeçote RGB é usado para
conectar o cabo de extensão
de LED RGB que permite aos
usuários escolher entre vários
efeitos de iluminação LED.
Atenção:
Nunca instale o cabo
RGB LED na orientação errada;
caso contrário, o cabo pode ser
danicado.
* Consulte a página 33 para obter
mais informações sobre esta
plataforma.
12
1
24
13
12V G R B
1
PCIRST#
FRAME
PCICLK
