ASROCK X299E-ITX/ac Manual

41
X299E-ITX/ac
Deutsch

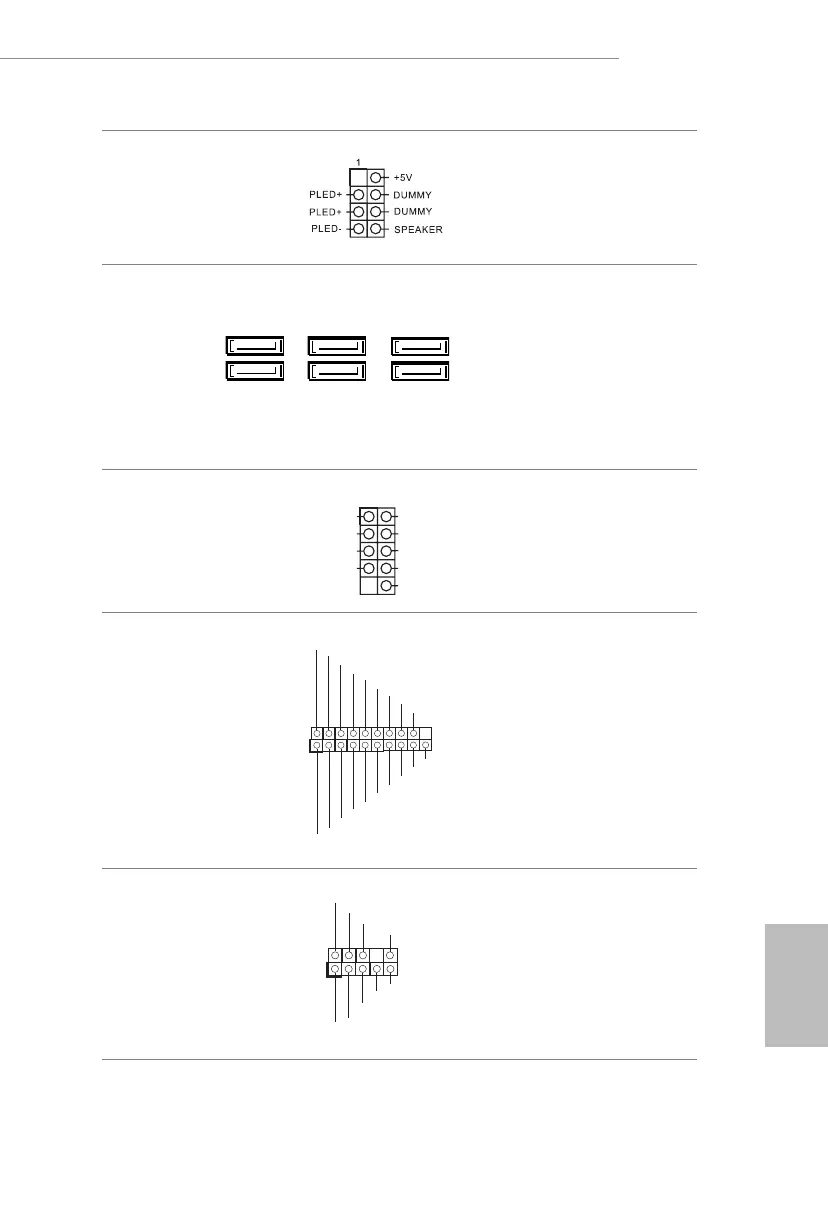

Betrieb-LED- und
Lautsprecher-Stileiste
(7-polig, SPK_PLED1)
(siehe S. 1, Nr. 10)
Bitte verbinden Sie die Betrieb-
LED des Gehäuses und den
Gehäuselautsprecher mit dieser
Stileiste.
Serial-ATA-III-Anschlüsse
(SATA3_2_3:
siehe S. 3, Nr. 21)
(SATA3_4_5:
siehe S. 3, Nr. 22)
(SATA3_6_7:
siehe S. 3, Nr. 23)
Diese sechs SATA-III-
Anschlüsse unterstützen
SATA-Datenkabel für interne
Speichergeräte mit einer Datenü
bertragungsgeschwindigkeit bis
6,0 Gb/s.
USB 2.0-Stileiste
(9-polig, USB_5_6)
(siehe S. 3, Nr. 20)
Diese USB 2.0-Stileiste
unterstützt zwei Ports.
USB 3.1 Gen1-Stileiste
(19-polig, USB_7_8)
(siehe S. 3, Nr. 24)
Diese USB 3.1 Gen1-Stileiste
unterstützt zwei Ports.
Audiostileiste
(Frontblende)
(9-polig, HD_AUDIO1)
(siehe S. 1, Nr. 14)
Diese Stileiste dient dem
Anschließen von Audiogeräten
an der Frontblende.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_6_7
SATA3_4_5
SATA3_2_3
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSR X-
Vb us
In tA_P _SSR X-
