ASROCK X299E-ITX/ac - Page 54

52
Français

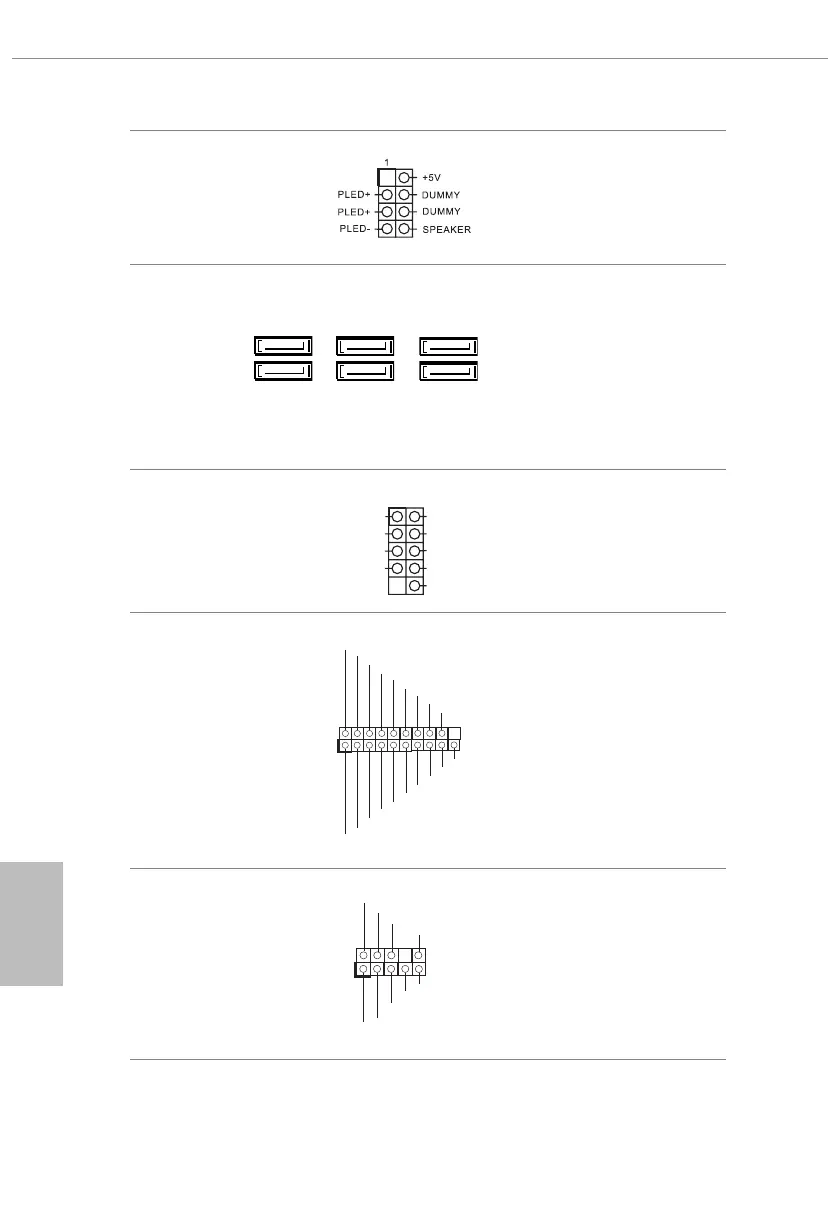

Prise DEL d’alimentation
et haut-parleur
(SPK_PLED1 à 7 broches)
(voir p.1, No. 10)
Veuillez brancher la DEL
d'alimentation du châssis et le
haut-parleur du châssis sur ce
connecteur.
Connecteurs Serial ATA3
(SATA3_2_3:
voir p.3, No. 21)
(SATA3_4_5:
voir p.3, No. 22)
(SATA3_6_7:
voir p.3, No. 23)
Ces six connecteurs SATA3 sont
compatibles avec les câbles de
données SATA pour les appareils
de stockage internes avec un
taux de transfert maximal de
6,0 Gb/s.
Embase USB 2.0
(USB_5_6 à 9 broches)
(voir p.3, No. 20)
Cette embase USB 2.0 peut
prendre en charge deux ports.
Embase USB 3.1 Gen1
(USB7_8 à 19 broches)
(voir p.3, No. 24)
Cette embase USB 3.1 Gen1
peut prendre en charge deux
ports.
Embase audio du panneau
frontal
(HD_AUDIO1 à 9
broches)
(voir p.1, No. 14)
Cette embase sert au
branchement des appareils
audio au panneau audio frontal.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_6_7
SATA3_4_5
SATA3_2_3
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSR X-
Vb us
In tA_P _SSR X-
