Français

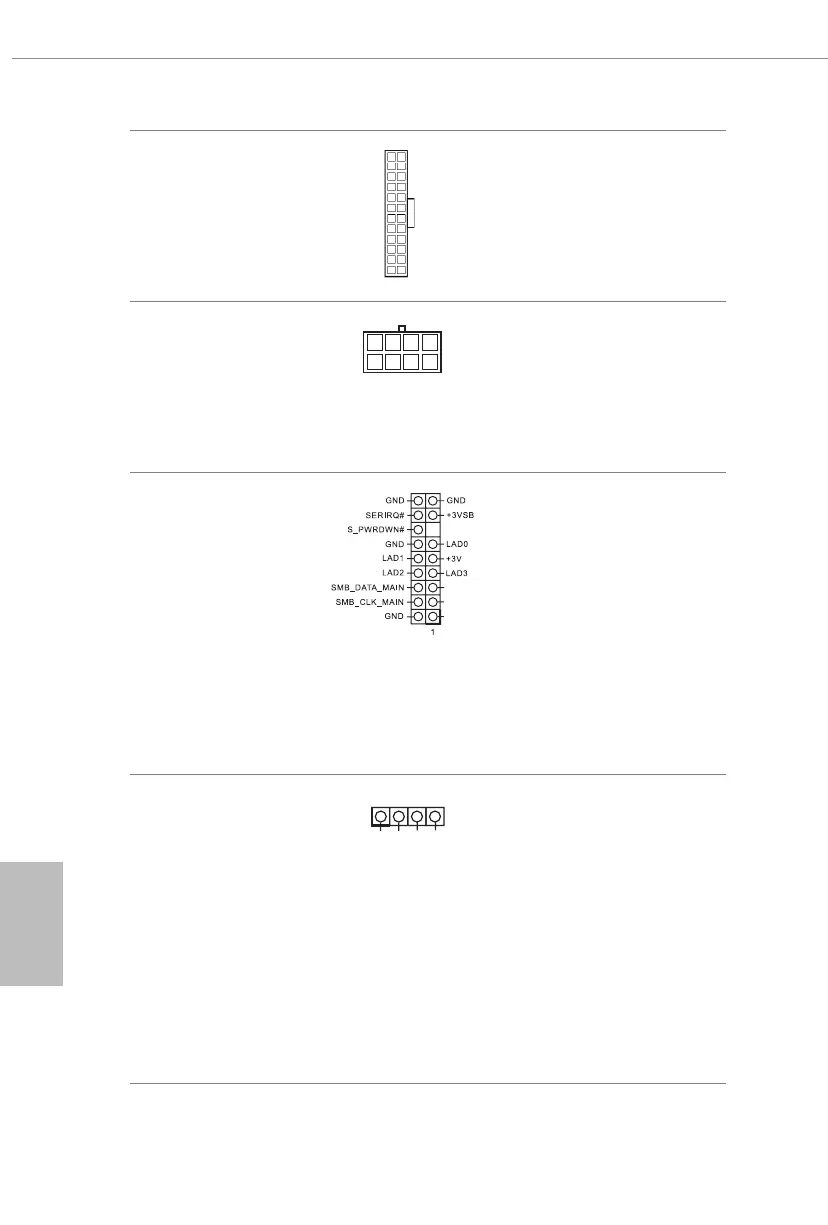

Connecteur d’alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 11)
Cette carte mère est dotée d’un
connecteur d’alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez eectuer les
branchements sur la Broche 1 et
la Broche 13.
Connecteur d’alimentation
ATX 12V
(ATX12V1 à 8 broches)
(voir p.1, No. 6)
Cette carte mère est dotée d’un
connecteur d’alimentation
ATX 12V à 8 broches. Pour
utiliser une alimentation ATX à
4 broches, veuillez eectuer les
branchements sur la Broche 1 et
la Broche 5.
Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 16)
Ce connecteur prend en charge
un module TPM (Trusted
Platform Module – Module
de plateforme sécurisée), qui
permet de sauvegarder clés,
certicats numériques, mots
de passe et données en toute
sécurité. Le système TPM
permet également de renforcer
la sécurité du réseau, de protéger
les identités numériques et
de préserver l’intégrité de la
plateforme.
Embase LED RVB
(RGB_LED1 à 4 broches)
(voir p.1, No. 4)
Cette embase RVB sert à
connecter le câble d'extension
LED RVB qui permet aux
utilisateurs de choisir parmi
plusieurs eets lumineux LED.
Attention : N'installez jamais le
câble LED RVB dans le mauvais
sens ; dans le cas contraire, le
câble peut être endommagé.
*Veuillez consulter la page 33 pour
des instructions supplémentaires
sur cette embase.
12
1
24
13
12V G R B
1
5
1
8
4
PCIRST#
FRAME
PCICLK
