ASROCK X299E-ITX/ac Manual

85
X299E-ITX/ac
Русский

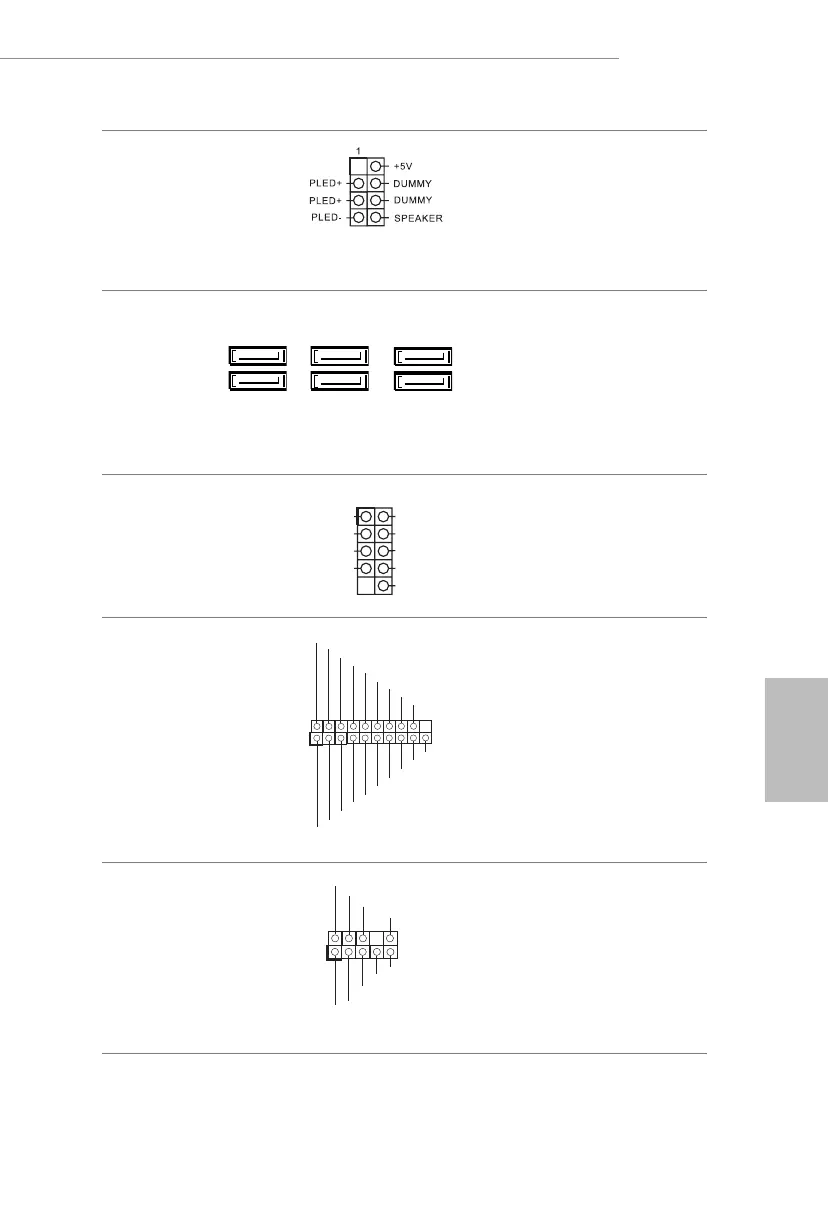

Колодка светодиодного
индикатора питания и
динамика корпуса
(7-контактная, SPK_
PLED1)
(см. стр. 1, № 10)
Предназначена для
подключения светодиодного
индикатора питания и
динамика корпуса.
Разъемы Serial ATA3
(SATA3_2_3:
см. стр. 3, № 21)
(SATA3_4_5:
см. стр. 3, № 22)
(SATA3_6_7:
см. стр.3,№ 23)
Эти шесть разъемов
SATA3 предназначены для
подключения кабелей SATA
внутренних запоминающих
устройств для передачи данных
со скоростью до 6,0 Гб/с.
Колодка USB 2.0
(9-контактная, USB_5_6)
(См. стр. 3, № 20)
Эта колодка USB 2.0 может
поддерживать два порта.
Колодка USB 3.1 Gen1
(19-контактная,
USB_7_8)
(См. стр. 3, № 24)
Эта колодка USB 3.1 Gen1
может поддерживать два порта.
Аудиоколодка передней
панели
(9 контактов,
HD_AUDIO1)
(см. стр. 1, № 14)
Эта колодка предназначена для
подключения аудиоустройств к
передней аудиопанели.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_6_7
SATA3_4_5
SATA3_2_3
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSR X-
Vb us
In tA_P _SSR X-
