X299E-ITX/ac
Русский

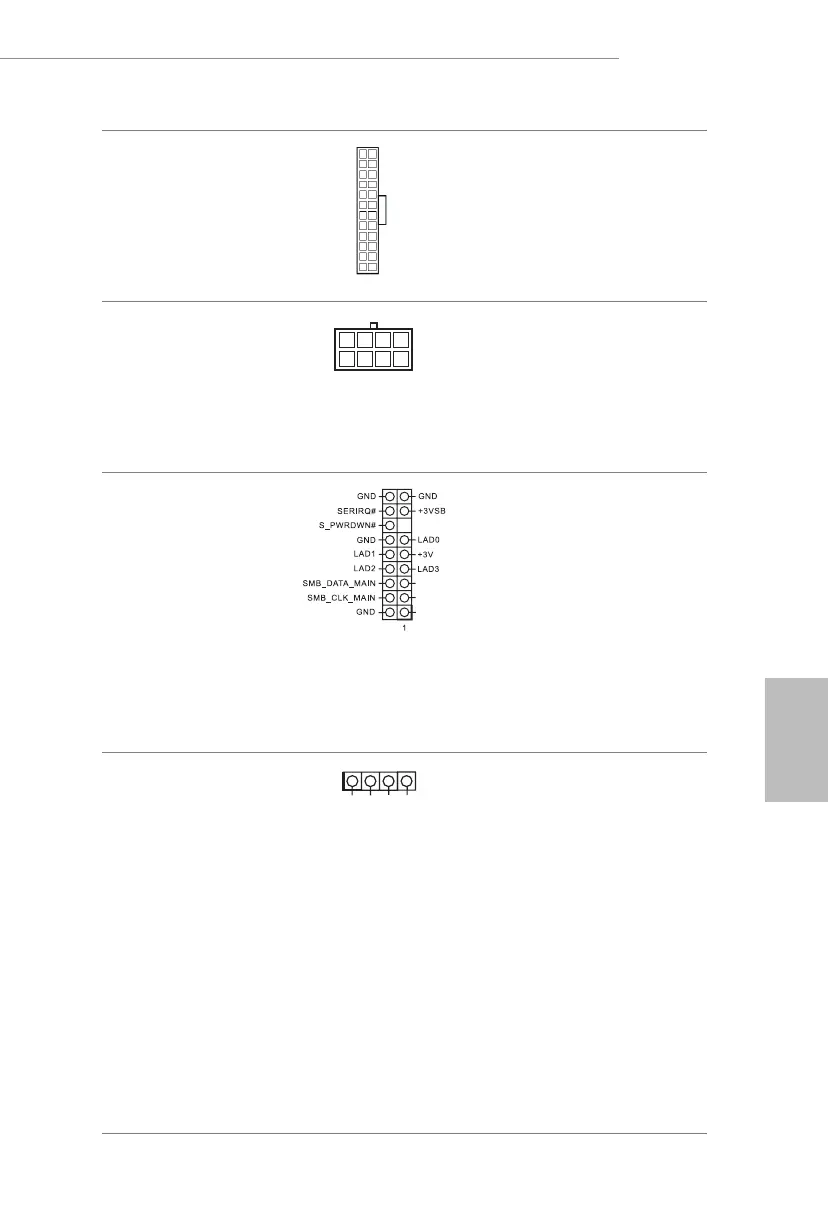

Разъем питания АТХ
(24 контакта, ATXPWR1)
(см. стр. 1, № 11)
Эта материнская плата
оснащена 24-контактным
разъемом питания АТХ. Чтобы
использовать 20-контактный
разъем питания ATX,
подключите его вдоль контакта
1 и контакта 13.
Разъем питания
АТХ 12 В
(8 контактов, ATX12V1)
(см. стр. 1, № 6)
Эта материнская плата
снабжена 8-контактным
разъемом питания АТХ
12 В. Чтобы использовать
4-контактный разъем питания
ATX, подключите его вдоль
контакта 1 и контакта 5.
Колодка ТРМ
(17 контактов, TPMS1)
(см. стр. 1, № 16)
Этот разъем обеспечивает
поддержку системы Trusted
Platform Module (TPM), которая
способна обеспечить надежное
хранение ключей, цифровых
сертификатов, паролей и
данных. Система ТРМ также
повышает уровень сетевой
безопасности, защищает
цифровые идентификаторы
и обеспечивает целостность
платформы.
Колодка светодиодной
RGB-подсветки
(4 контакта, RGB_LED1)
(см. стр. 1, № 4)
Эта колодка RGB-подсветки
служит для подключения
удлинительного кабеля
светодиодной RGB-подсветки,
которая позволяет реализовать
различные световые эффекты.
Внимание! Категорически
запрещается подключать кабель
светодиодной RGB-подсветки
с нарушением полярности, так
как это может привести к его
повреждению.
* Дополнительные сведения об
использовании этой колодки
см. на стр.33.
12
1
24
13
12V G R B
1
5
1
8
4
PCIRST#
FRAME
PCICLK
