96
Português

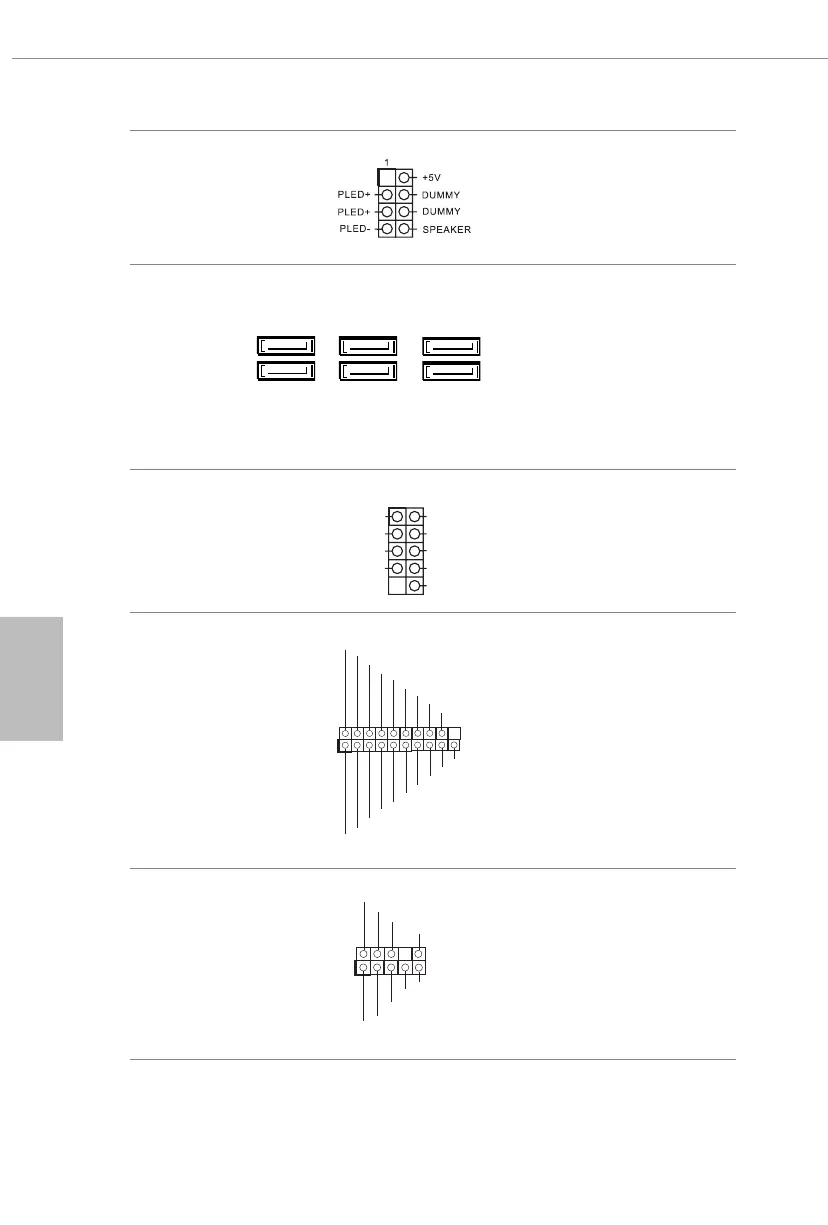

LED de alimentação e
Cabeçote de Autofalante
(SPK_PLED1 7 pinos)
(ver p.1, N.º 10)
Conecte o LED de alimentação do
chassi e o autofalante do chassi a
este cabeçote.
Conectores série ATA3
(SATA3_2_3:
ver p.3, N.º 21)
(SATA3_4_5:
ver p.3 No. 22)
(SATA3_6_7:
ver p.3, N.º 23)
Estes seis conectores SATA3
suportam cabos de dados
SATA para dispositivos de
armazenamento interno com uma
taxa de transferência de dados de
até 6,0 Gb/s.
Suporte USB 2.0
(USB_5_6 de 9 pinos)
(ver p.3, N.º 20)
Cada suporte USB 2.0 pode ter
duas portas.
Suporte USB 3.1 Gen1
(19-pin USB_7_8)
(ver p.3, N.º 24)
Cada suporte USB 3.1 Gen1 pode
ter duas portas.
Suporte de áudio do painel
frontal
(HD_AUDIO1 de 9 pinos)
(ver p.1, N.º 14)
Este suporte destina-se à conexão
dos dispositivos de áudio no
painel de áudio frontal.
J_SENSE
OUT2_L
1
MIC_RET
PRESENCE#
GND
OUT2_R
MIC2_R
MIC2_L
OUT_RET
SATA3_6_7
SATA3_4_5
SATA3_2_3
DUMMY
GND GND
P+
P-
P+
P-
USB_PWR
USB_PWR
1
ID
In tA_P _D+
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
Vb us
In tA_P _D-
GN D
In tA_P _SST X+
In tA_P _SST X-
GN D
In tA_P _SSR X+
In tA_P _SSR X-
Vb us
In tA_P _SSR X-
