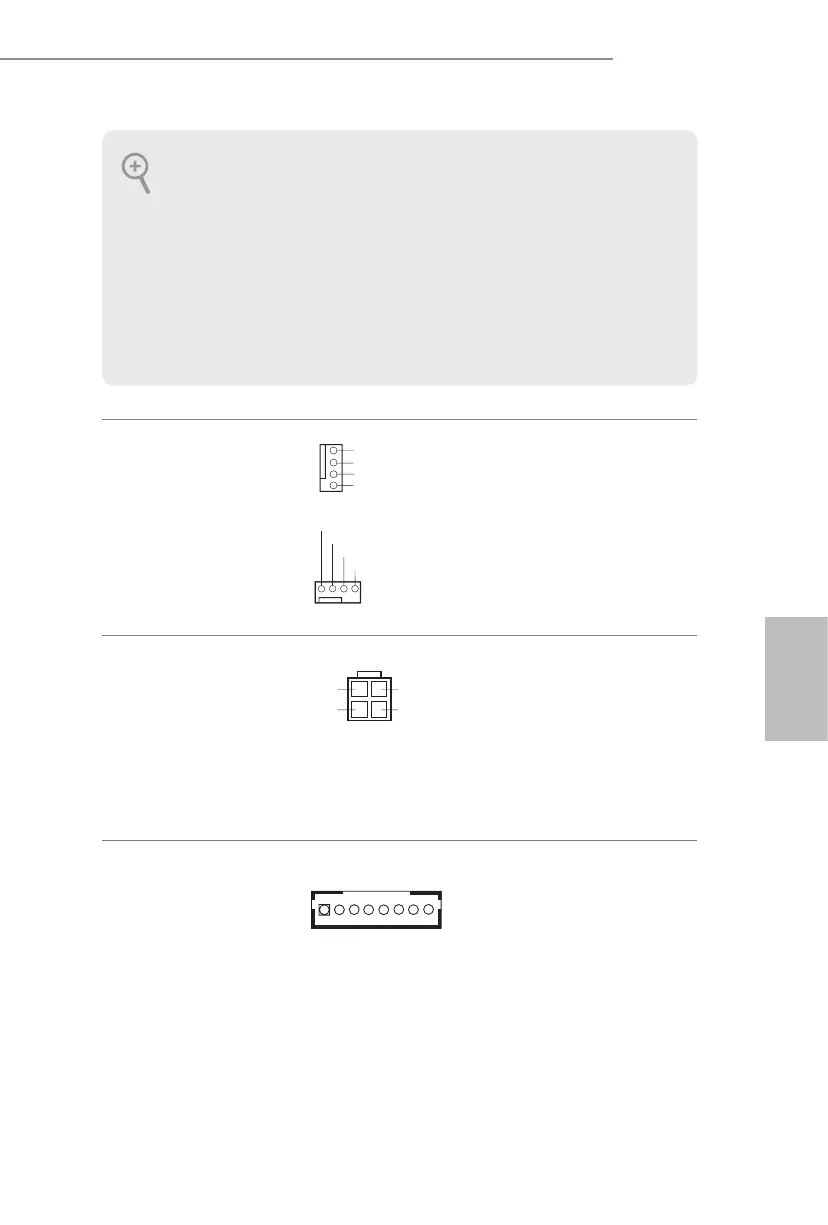

Conectores do ventilador
da CPU
(CPU_FAN1 de 4 pinos)
(ver p.1, N.º 13)
(CPU_FAN2 de 4 pinos)
(ver p.1, N.º 14)
Esta placa mãe inclui dois
conectores de ventilador da CPU
(Ventilador silencioso) de 4 pinos.
Se você pretende conectar um
ventilador da CPU de 3 pinos, por
favor, conecte-o ao Pino 1-3.
Conector de alimentação
de 19V ATX
(4-pin ATX_PWR1)
(ver p.1, N.º 1)
Por favor, ligue este conector a
uma alimentação de força ATX
19V.
*O plugue de sua fonte de
alimentação se encaixa neste
conector apenas em uma
orientação.
Suporte Brilho FPD
(8-pin BKL_INVERTER)
(ver p.1, N.º 8)
1: BKLT_PWR
2: BKLT_PWR
3: BKLT_EN
4: BKLT_PWM
5: GND
6: GND
7: Brightness_Up
8: Brightness_Down
GND
FAN_SPEED
FAN_SPEED_CONTR
OL
FAN_VOLTAGE
1 2 3 4
GND
FAN_VOLTAGE
C PU_FAN_SPEED
FAN_SPEED_CONTROL
1
2
3
4
+
19V
GN
D
GND
+
19V
1. O Áudio de alta denição suporta Sensor de Adaptador, mas o o do painel no chassi deverá
suportar HDA para funcionar corretamente. Por favor, siga as instruções no nosso manual e no
manual do chassi para instalar o seu sistema.
2. Se utilizar um painel de áudio AC’97, instale-o no terminal de áudio do painel frontal de acordo
com os passos abaixo:
A. Ligue Mic_IN (MIC) a MIC2_L.
B. Conecte o Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Conecte a ligação Terra (GND) à Terra (GND).
D. MIC_RET e OUT_RET destinam-se apenas ao painel de áudio HD. Você não precisa ligá-los
ao painel de áudio AC’97.
E. Para ativar o microfone frontal, vá à guia “Microfone Frontal” no painel de controle Realtek e
ajuste o “Volume de gravação”.
