ASROCK Z490M-ITX/ac - Page 71

67
Z490M-ITX/ac
Italiano

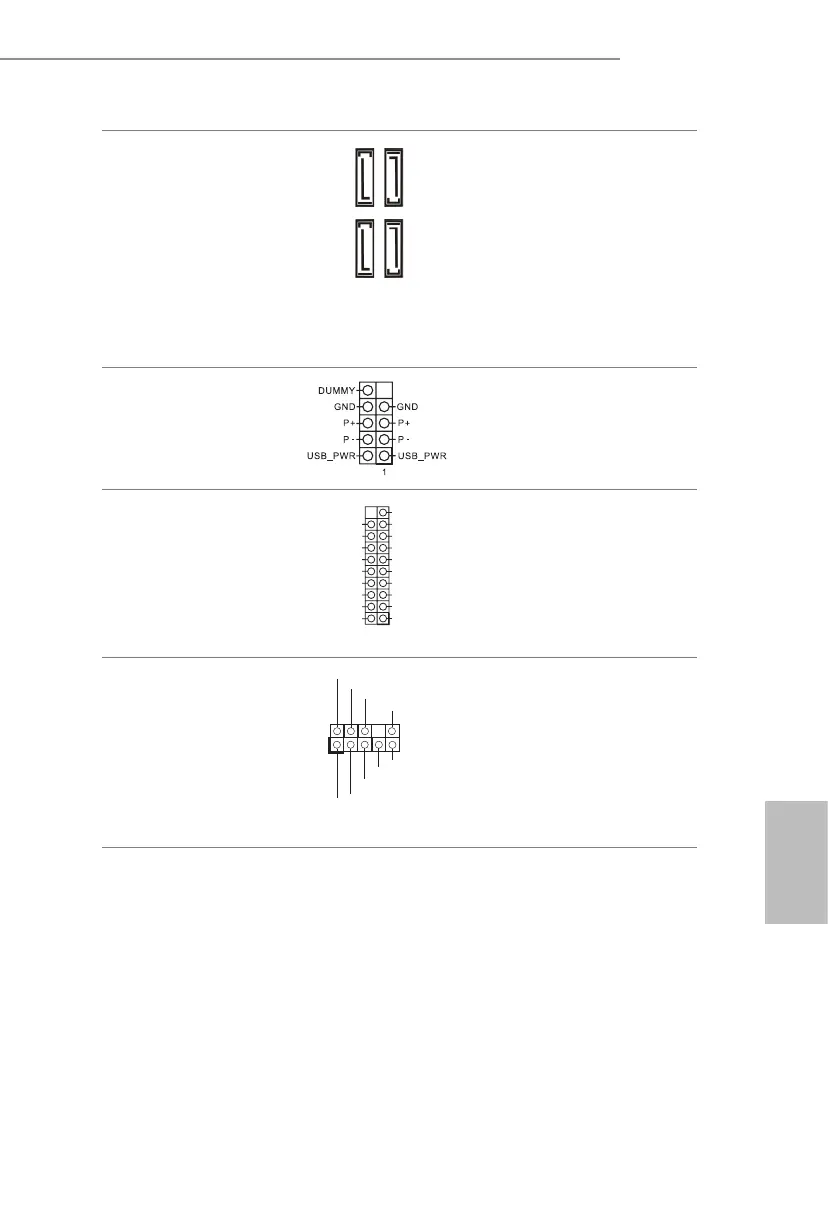

Connettori Serial ATA3
(SATA3_0:
vedere pag. 1, n. 10)
(SATA3_1:
vedere pag. 1, n. 9)
(SATA3_2:
vedere pag. 1, n. 12)
(SATA3_3:
vedere pag. 1, n. 11)
Questi quattro connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati no a 6,0 Gb/s.
Connettore USB 2.0
(USB_34 a 9 pin)
(vedere pag. 1, n. 14)
Su questa scheda madre c’è un
connettore USB 2.0. Questo
connettore USB 2.0 può
supportare due porte.
Header USB 3.2 Gen1
(USB3_34 a 19 pin)
(vedere pag. 1, n. 8)
Su questa scheda madre c’è un
connettore. Questa basetta
USB 3.2 Gen1 può supportare due
porte.
Header audio pannello
anteriore
(HD_AUDIO1 a 9 pin)
(vedere pag. 1, n. 17)
Questo header serve a collegare i
dispositivi audio al pannello audio
anteriore.
SATA3_3 SATA3_2
SATA3_1 SATA3_0
1
IntA_ PB_D +
Dummy
IntA_ PB_D -
GND
IntA_ PB_S ST X +
GND
IntA_ PB_S ST X -
IntA_ PB_S SR X +
IntA_ PB_S SR X -
VbusVbus
Vbus
IntA_ PA_S SR X -
IntA_ PA_S SR X +
GND
IntA_ PA_S ST X -
IntA_ PA_S ST X +
GND
IntA_ PA_D -
IntA_ PA_D +
J _SENSE
O UT2_L
1
M IC_RET
P RESENCE#
GN D
O UT2_R
M IC2_R
M IC2_L
OUT_RET
