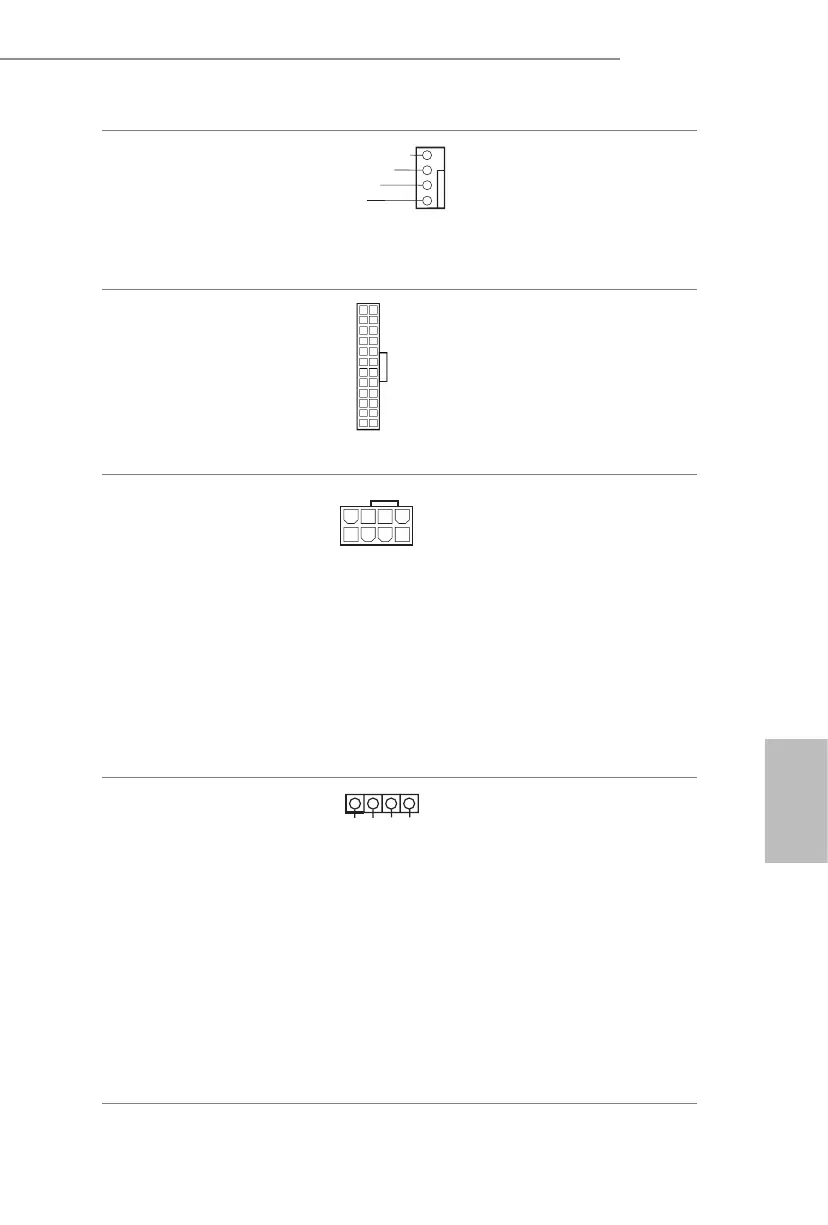

81
Z490M-ITX/ac
Español
Conector del ventilador de
la CPU
(CPU_FAN1 de 4
contactos)
(consulte la pág. 1, nº 2)
Esta placa base contiene un
conector de ventilador (ventilador
silencioso) de CPU de 4 contactos.
Si tiene pensando conectar un
ventilador de CPU de 3 contactos,
conéctelo al contacto 1-3.
Conector de alimentación
ATX
(ATXPWR1 de 24
contactos)
(consulte la pág. 1, nº 6)
Esta placa base contiene un
conector de alimentación ATX de
24 contactos.
Conector de alimentación
ATX de 12V
(ATX12V1 de 8 contactos)
(consulte la pág. 1, nº 1)
Esta placa base contiene un
conector de alimentación ATX de
12V y 8 contactos. Para utilizar
una toma de alimentación ATX
de 4 contactos, conéctela en los
contactos del 1 al 5.
*Advertencia: Asegúrese de
que el cable de alimentación
conectado corresponda a este
CPU y no a la tarjeta gráca. No
conecte el cable de alimentación
PCIe a este conector.
Cabezal de LED RGB
(RGB_LED1 de 4
contactos)
(consulte la pág. 1, nº 4)
El cabezal RGB se utiliza para
conectar el alargador de LED RGB
que permite a los usuarios elegir
entre varios efectos de iluminación
de LED.
Precaución: Nunca instale
el cable de LED RGB con la
orientación incorrecta ya que,
de lo contrario, el cable puede
dañarse.
*Consulte la página 32 para
obtener más instrucciones sobre
esta base de conexiones.
FAN_SPEED
FAN_SPEED_CONTROL
+12V
GND
4
2
3
1
12
1
24
13
4
1
8 5
12V G R B
1
