PORTUGUÊS
IMPORTANTE: O manual de instruções que você tem nas mãos contém informação fundamental sobre as medidas de segurança
a tomar ao realizar a instalação e a colocação em funcionamento. Por isso, é imprescindível que tanto o instalador como o
utilizador leiam as instruções antes de realizar a montagem e a colocação em funcionamento.
Guarde este manual para futuras consultas sobre o funcionamento deste aparelho.
1. DIAGRAMA DAS LIGAÇÕES ELÉCTRICAS
Instale o Receptor-Modulador protegido de ambientes corrosivos, fora de caixas metálicas e longe de tubos metálicas ou de cabos
eléctricos que possam bloquear o sinal de radiofrequência proveniente do telecomando.
Ligue o Receptor-Modulador à rede eléctrica de 230 Vac, através dos dois bornes indicados como RED, e também ao primário do
transformador (230 Vac), através dos bornes indicados com TRF (ver diagrama anexo).
O transformador deve estar dimensionado para fornecer os VA correspondentes aos projectores instalados. O receptor pode controlar
até no máximo 15 projectores.

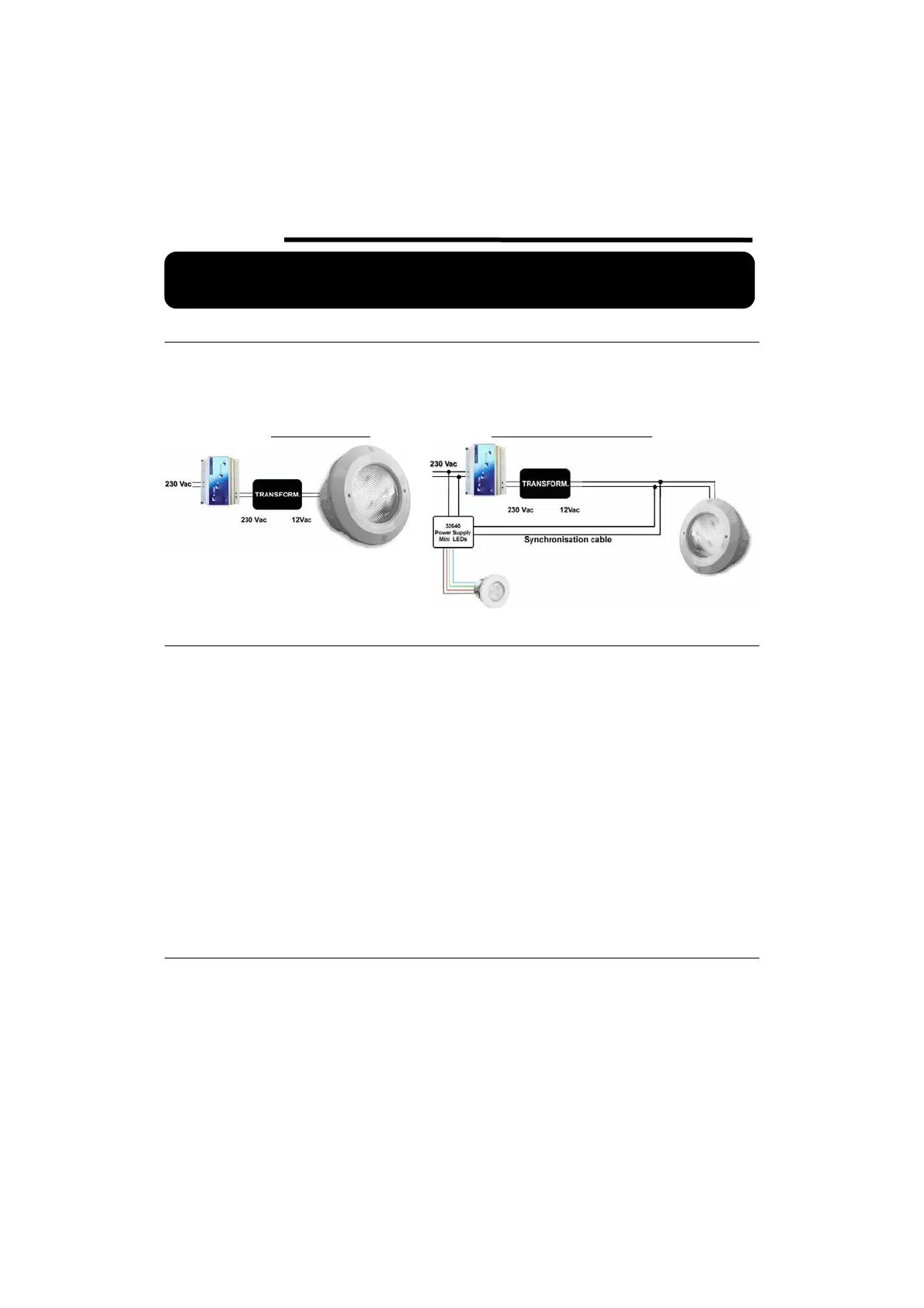

ESQUEMA PROJ. STD
ESQUEMA PARA PROJ. STD e MINI
2. FUNCIONAMENTO DOS BOTÕES:
OFF:
x Para apagar o foco.
x Pressionando-o durante uns segundos (com o foco aceso ou apagado), o receptor entra no modo de “Aprendizagem” que permite a
activação do telecomando ao pressionar uma vez qualquer tecla do telecomando. (Ver ponto “Colocação em Funcionamento”)
ON / COR:
x Se o foco estiver apagado ou no modo SEQUÊNCIA, acender-se-á no modo COR FIXA (a cor activada será a última cor fixa utilizada)
x Se o foco já se encontrar no modo COR FIXA, cada vez que pressionar este botão, a cor mudará passando pelas 12 cores existentes.
ON / SEQUÊNCIA:
x Se o foco estiver apagado ou no modo COR FIXA, acender-se-á no modo SEQUÊNCIA. (O programa activado será o último utilizado) (as
mudanças do programa ou das cores presentes na sequência devem ser efectuadas através do telecomando)
ON / TIMER:
x Se o foco estiver apagado, acender-se-á no último modo de funcionamento utilizado e a função TIMER será activada, apagando o foco
automaticamente após o tempo predeterminado através do telecomando (as mudanças da temporização devem ser efectuadas através do
telecomando).
x Se o foco estiver no modo COR FIXA ou SEQUÊNCIA, a função TIMER será activada.
NOTA: O Telecomando deve permanecer apagado quando estiver a utilizar os botões do Receptor-Modulador.
LED indicador: Observando o funcionamento do led verde do Receptor – Modulador, podemos determinar o estado de funcionamento do foco:
x Led apagado: Não há alimentação eléctrica.
x A piscar em intervalos de 2 seg. Foco com os leds apagados.
x Led aceso fixo: Foco no modo COR FIXA ou SEQUÊNCIA.
x A piscar de forma lenta: Função TIMER activada.
x A piscar de forma rápida: Modo APRENDIZAGEM.
x A piscar durante 2 seg. Recepção de uma ordem do telecomando.
3. COMUNICAÇÃO RECEPTOR-MODULADOR COM O TELECOMANDO
x Activar o Telecomando
o Pressione durante uns segundos a tecla OFF do Receptor-Modulador, o led verde piscará de forma rápida indicando que se
encontra no modo Aprendizagem.
o Ligue o Telecomando e pressione qualquer tecla. Se dispuser de vários Telecomandos, repita a operação com cada telecomando
para que o Receptor- Modulador possa reconhecer a activação de todos eles, no máximo oito.
x Desligar Telecomando
o Pressione durante uns segundos a tecla OFF do Receptor-Modulador, o led verde piscará de forma rápida indicando que se
encontra no modo Aprendizagem.
o Pressionar a tecla OFF
