18
Exemplo: Endereço base = 9
Vermelho: Canal 9
Verde: Canal 10
Azul : Canal 11
Endereço base = 12
Vermelho: Canal 12
Verde: Canal 13
Azul : Canal 14
Terminação de linha DMX
Os equipamentos DMX são ligados em série. No último terminal da linha DMX, a terminação de linha deve estar ativada. Os restantes, a
terminação de linha deve estar desativada.
Em moduladores DMX, a terminação de linha é ativada conectando o ligações 14 e 15 com um cabo e
conectando com outro cabo o ligações 16 e 17.
Bus de comunicação DMX
O sinal DMX pode ser afectado por ruídos eléctricos de outros sinais. É recomendável instalar o bus DMX longe de cabos eléctricos e de outras
possíveis interferências.
O comprimento máximo do bus DMX é de aproximadamente 100 m, embora possa variar em função das condições de cada instalação. Para
condições adversas, comprimentos maiores ou bifurcações da linha, é necessário instalar repetidores (splitter) (código 41645).
O sinal DMX é transmitido de equipamento para equipamento através de uma ligação do tipo "daisy chain", onde os equipamentos são ligados
em série. O cabo DMX com o sinal original sai de um controlador DMX e é enviado ao primeiro equipamento da ligação DMX. O sinal passa do
primeiro equipamento para o seguinte e assim sucessivamente. A linha DMX termina no último equipamento (ver parágrafo anterior). Os diversos
equipamentos podem ser ligados em qualquer ponto da linha independentemente do endereço atribuído.
Não é possível ligar mais de um controlador DMX ao mesmo bus DMX.
O cabo utilizado deve ser o adequado para este tipo de sinal: par entrançado blindado com impedância nominal de 120 ohms (80 150) e
baixa capacitância, com um diâmetro mínimo equivalente a 24 AWG.

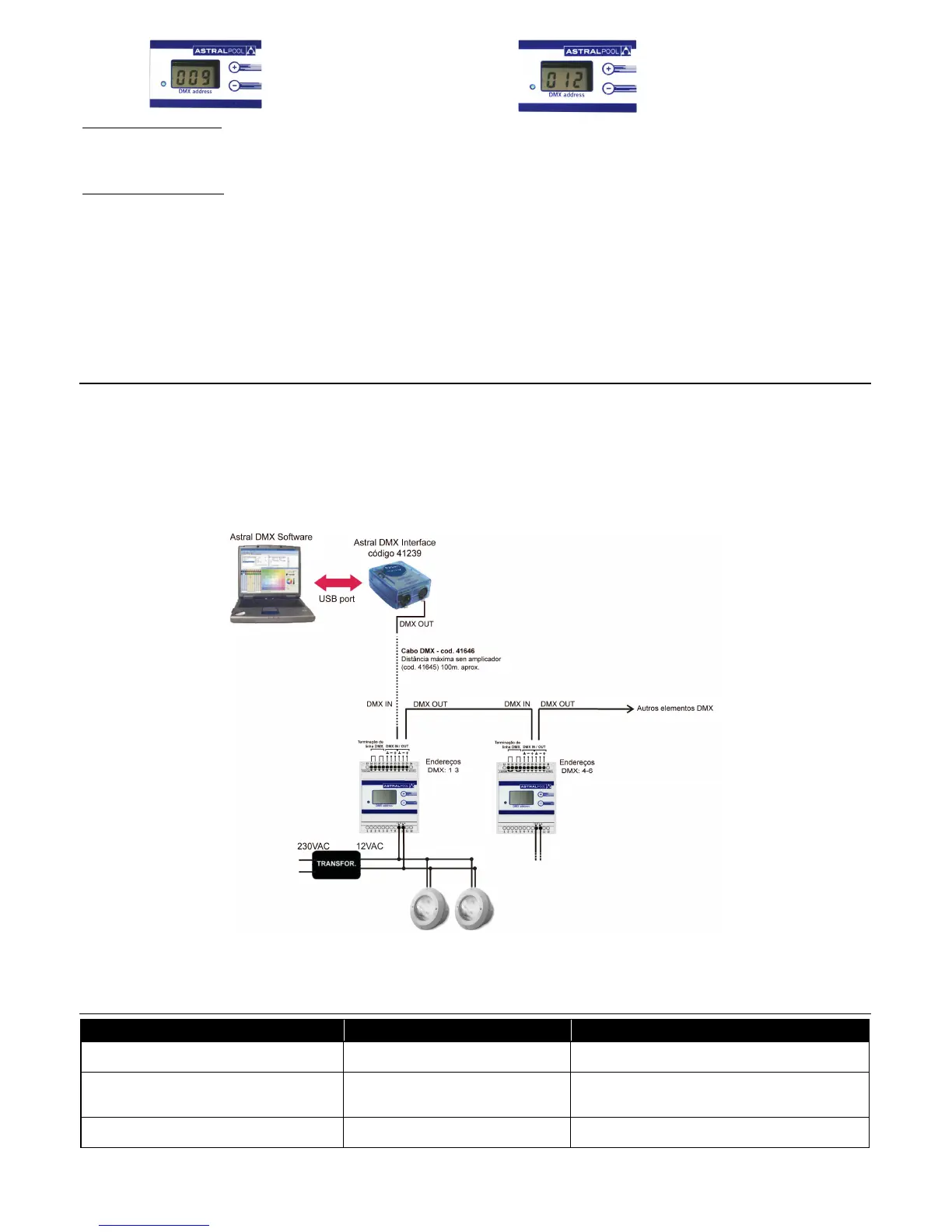

3. EXEMPLO DE SISTEMA DMX
Um sistema DMX deve dispor de um controlador e pode integrar diversos tipos de terminais.
O esquema de ligação abaixo apresenta um sistema com os seguintes elementos:
- Controlador DMX: Astral DMX (código 41329), inclui software e interface.
- Terminais:
2x Modulador DMX (código 41107) com 2 projetores com lâmpada PAR56 (código 41109)
A interface Astral DMX liga-se a todos os terminais DMX da instalação com o cabo DMX (código 41646), tal como se indica na
imagem. Todos os terminais DMX devem ser ligados em série utilizando um único bus de comunicação; o último terminal DMX da
linha deve ser configurado para indicar que é o último terminal do bus de comunicação.
Com um modulador DMX (código 41107) podemos controlar 3 canais que corresponderão às cores vermelha, verde e azul de todos os
projectores ligados a esse modulador DMX. Deste modo, podemos conseguir 256 níveis diferentes para cada cor. Misturando as três cores,
podemos obter mais de 16 milhões de cores. Devemos atribuir um endereço a cada modulador para determinar os 3 canais que o modulador
poderá controlar (ver Atribuição de endereço DMX).
4. PROBLEMAS / SOLUÇÕES
PROBLEMAS CAUSAS HABITUAIS SOLUÇÕES
O visor que indica o endereço DMX não liga Não chega corrente ao equipamento
Verifique a tomada eléctrica (230 V~ac) e a linha
de alimentação de 12 V~ac.
O LED verde do modulador DMX não acende Sinal DMX defeituoso
Verifique a instalação da linha DMX. A terminação
de linha deve estar activada no último
equipamento DMX do bus de comunicação DMX.
Os projectores mudam de cor ou apagam-se
continuamente
Alimentação defeituosa nos
projectores ou no modulador DMX
Verifique a linha de 12 V~ac de alimentação dos
projectores e do modulador DMX.
Se não conseguir resolver o problema com alguma destas medidas, entre em contacto com o departamento técnico da AstralPool.
