102

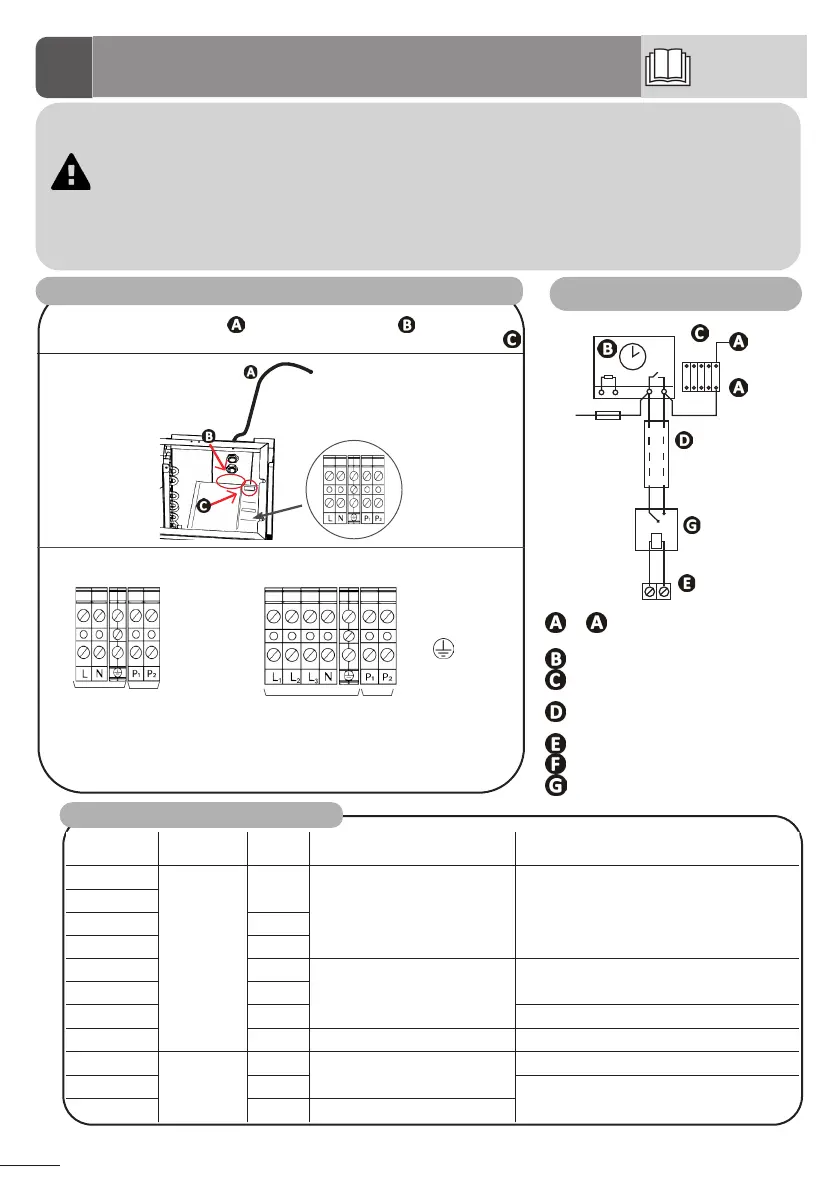

Připojení elektrického napájení
• Před jakýmkoli zásahem uvnitř zařízení odpojte elektrické napájení (nebezpečí úrazu elektrickým proudem).
Elektrické napájení musí být odpojeno takovým způsobem, abyste mohli kdykoli z jakéhokoli přístupného
místa zkontrolovat, že je elektrické napájení přerušené. Pokud to není možné, musíte zajist odpojení pomocí
uzamykacího systému.
• Provést elektroinstalaci zařízení nebo vyměnit napájecí kabel je oprávněn pouze kvalikovaný a zkušený technik.
• Ujistěte se, že jsou šrouby svorek řádně utažené (riziko požáru). Nesprávně utažené šrouby svorky mají za následek
zánik záruky.
• Nevypínejte napájení elektrickou energií, když je zařízení v chodu. Pokud dojde k přerušení dodávek elektrické
energie, počkejte minutu, než opět zapnete přívod proudu.
Připojení jednotky k elektrickému napájení a k příslušenstvím
Otevřete a vyjměte horní panel pomocí šroubováku (4 šrouby), abyste se dostali k elektrické
svorkovnici. Zasuňte napájecí kabel ( ) do jednoho kabelového hrdla( ) na zadní straně
zařízení. Uvnitř zařízení upevněte napájecí kabel tak, že ho protáhnete skrz kabelovou svorku .
Připojte napájecí kabel do svorkovnice uvnitř zařízení následujícím způsobem.
Přípojení k
elektrickému
napájení
Připojení volitelného
příslušenství (ltrační
čerpadlo, napájecí
relé).
Přípojení k
elektrickému
napájení
Připojení volitelného
příslušenství (ltrační
čerpadlo, napájecí
relé).
L: Napě
N: Nulový
: Uzemnění
Svorkovnice pro jednofázové napájení Svorkovnice pro třífázové napájení
❶ Instalace
* Příčný průřez kabelu přizpůsobený pro max. 20metrové kabely. Při větších délkách se zeptejte elektrikáře.
2
Připojení priority ohřevu
1 – 2: Napájení cívky stykače výkonu
ltračního čerpadla
: Časovač ltrace
: Stykač (dvojpólový) pro ltrační
čerpadlo
: Oddělený kabel pro funkci „priorita
ohřevu“ (není součás dodávky)
: Svorkovnice tepelného čerpadla
: Pojistka
: Relé se suchým kontaktem / 230 V (není
součás dodávky)
14
13
P2 P1
1
2
Kabelové vedení a ochrana kabelů
Model
Elektrické
napájení
Max.
proud
Průměr kabelu* Jisč s magneckou a tepelnou spouš (křivka D)
Eco Elyo-05
220 - 240 V
1 fáze
50-60 Hz
8
RO2V 3x2,5 mm² 16 A
Eco Elyo-07
Eco Elyo-09 9
Eco Elyo-13 13
Eco Elyo-15 16
RO2V 3x4 mm²
20 A
Eco Elyo-20 19
Eco Elyo-24 21.7 25 A
Eco Elyo-30 30 RO2V 3x6 mm² 32 A
Eco Elyo-20T
380 - 400 V
3 fáze
50-60 Hz
7.9
RO2V 5x2,5 mm²
10 A
Eco Elyo-24T 9.4
16 A
Eco Elyo-30T 13 RO2V 5x4 mm²
